Выбор устройства плавного пуска RVS-DX
28.05.2012

RVS-DX представляет собой сложное и высоконадежное цифровое устройство плавного пуска (RVS-DX), разработанное для использования со cтандартными трехфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает оптимальный способ снижения тока и момента во время пуска двигателя.

Устройство плавного пуска RVS-DX запускает двигатель путем подачи на него медленно нарастающего напряжения, обеспечивая мягкий пуск и плавный разгон при помощи минимального тока, необходимого для запуска двигателя.

Устройство плавного пуска RVS-DX имеет встроенные шунтирующие реле, которые управляются микропроцессором. Реле закрываются после окончания пуска двигателя, уменьшая, таким образом, перегрев устройства.

Плата последовательной связи RS485 (опция(временно не доступная)) с протоколом MODBUS обеспечивает полное управление (пуск, останов, альтернативная настройка, команды и т.д.) и получение информации. К управляющему компьютеру можно подключить до 32 устройств плавного пуска RVS-DХ при помощи экранированной витой пары проводов.

Типоразмеры устройства плавного пуска RVS-DХ и размеры корпуса

Макс. ток

двигателя ПТН (А)

Тип устройства

плавного пуска ТПН (А)

Размер

(алюминий)

Шунтирующее
реле

8

RVS-DX 8

D1

нет

17

RVS-DX 17

нет

31

RVS-DX 31

есть

44

RVS-DX 44

есть

58

RVS-DX 58

D2

есть

72

RVS-DX 72

есть

85

RVS-DX 85

D3

есть

105

RVS-DX 105

есть

145

RVS-DX 145

D4

есть

170

RVS-DX 170

есть

Размеры (мм) и вес (кг)

Размер

Ширина

Высота

Глубина

Вес (кг)

D1

120

232

122

3.0

D2

129

275

182

6.5

D3

129

380

182

8.5

D4

172

380

192

12.5

Ток двигателя и условия пуска

Выберите устройство плавного пуска RVS-DХ в соответствии с номинальным током двигателя Iн (FLA), указанным на его заводской табличке (даже если двигатель не будет полностью загружен).

Устройство плавногопуска RVS-DХ рассчитано на работу при следующих условиях:

Темп. окр. ср.

I нач.

Время уск.

40° C

300% In

30 с

350% In

20 с

400% In

5 с

Макс. количество пусков в час: 4 пуска в час при максимальных условиях. До 10 пусков в час при небольшой нагрузке.

Внимание: Для каждого пуска (в толчковых применениях) толчковый ток должен считаться номинальным током двигателя.

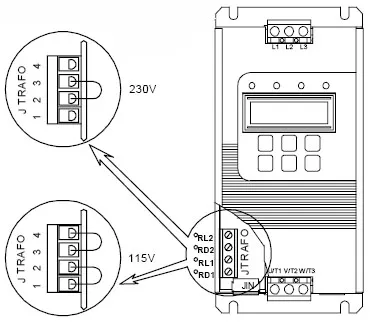

Питание цепей управления

Два уровня напряжения выбираются переключением внутреннего джампера:

• 220-240VAC + 10%-15%, 50/60 Гц (стандарт)

• 110-120VAC + 10%-15%, 50/60 Гц
