Выбор устройства плавного пуска RVS-BX

Устройство плавного пуска RVS-BX – электронное устройство плавного пуска, содержащее шесть тиристоров для запуска трёхфазного двигателя с короткозамкнутым ротором . Медленно увеличивая напряжение, устройство плавного пуска обеспечивает плавный старт и гладкое, без скачков, ускорение, пока минимально необходимый для запуска двигателя ток не будет достигнут.
С помощью специального потенциометра на передней панели, можно производить плавный останов мотора. Если во время работы устройства плавного пуска поступает сигнал останова (размыкается цепь между клеммами 1 и 2), напряжение плавно уменьшается до нуля.

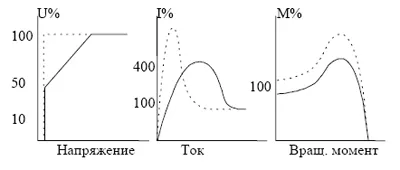

Характеристики плавного старта

Устройства плавного пуска

Характеристики плавного останова

Устройства плавного пуска

Плавный останов используется для управляемого замедления насосов и управления замедлением движения систем с высоким трением.

Классы и размеры устройства плавного пуска RVS-BX

Макс. ток двигателя ПТН (А)

Тип устройства плавного пуска ТПН (А)

Размер (алюминий)

8

RVS-AX 8

B1

17

RVS-AX 17

31

RVS-AX 31

B2

44

RVS-AX 44

58

RVS-AX 58

Размеры и вес

Размер
Ширина
Высота
Длина
Вес (кг)
B1
65
190
114
1.15
B2
120
207
102.5
1.3

Выбор устройства плавного пуска рекомендуется производить в соответствии со следующими критериями:

1. Ток двигателя и предельные условия устройства плавного пуска

Выбирайте устройство плавного пуска по полному току нагрузки двигателя (ПТН), который обозначенна его шильдике, даже если двигатель не будет загружен полностью.

Предельные условия работы устройства УПП RVS-BX:

Темп. окр. ср.
I нач.
Время уск.
40° C
300% In
30 с
350% In
20 с
400% In
5 с

Максимальное число запусков в час: 4 запуска в час при максимальной нагрузке и до 10 запусков в час при средней нагрузке (консультируйтесь у производителя).

Замечание: При очень частых запусках ток пускового режима двигателя должен рассматриваться, как ток предельной нагрузки устройства плавного пуска (ТПН). В этом случае проконсультируйтесь с производителем.

2. Напряжение питающей сети

Каждое устройство плавного пуска имеет фабричную установку для одного из следующих напряжений, которое надо учитывать при формировани заказа.

Напряжение

Отклонение

380 - 415 В

+10 -15 %

440 В

+10 -15 %

460 - 500 В *

+10 -15 %

575 - 600 В

+10 -15 %

Частота: 50/60 Гц.
* Устройство плавного пуска с номинальным напряженим питания 460-500В может быть использовано в системе с напряжением 220-240В, путём перемещения перемычки J3, как показано ниже.

Устройства плавного пуска
