В SCADA TRACE MODE добавлены бесплатные драйверы PLC ME

Известный разработчик SCADA-систем - компания АдАстра разработала семейство новых бесплатных драйверов SCADA-системы TRACE MODE 6 для связи с промышленными контроллерами компании Mitsubishi Electric:

  • Mitsubishi MELSEC FX3U;
  • Mitsubishi MELSEC SYSTEM Q.
Программируемые логические промышленные контроллеры (ПЛК) FX3U – это 3-е поколение одного из самых популярных в мире промышленных контроллеров Mitsubishi Electric. Семейство промышленных контролеров FX выпускается уже более 25 лет и за это время продажи составили более шести миллионов экземпляров.
MELSEC System Q свой самый мощный и компактный промышленный контроллер (ПЛК) Mitsubishi Electric с мультипроцессорной технологией для решения самых ответственных задач. В зависимости от выбранного процессора в промышленному контроллере могут адресоваться до 4096 локальных и до 8192 удаленных точек ввода/вывода.

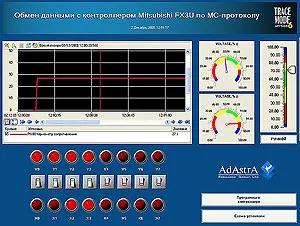

Мнемосхема к Mitsubishi MELSEC в SCADA TRACE MODEОбмен с промышленными контроллерами по сети Ethernet обеспечивается по МС-протоколу (Melsec Communication Protocol), а для семейства FX3U возможен обмен данными по последовательному порту с использованием протокола Computer Link как и для промышленных контроллеров FX2N.

Для описания точек ввода/вывода в промышленных контроллерах в инструментальной системе TRACE MODE 6 используется группа Mitsubishi_FXNet_Group, где в поле Дополнительно необходимо лишь указать IP-адрес промышленного контроллера и порт, через который обеспечивается обмен данными. Предварительно, с помощью приложений FX Configurator-EN или GX IEC Developer необходимо разрешить для промышленного контроллера использование МС-протокола, задать IP-адрес и маску подсети, а также просмотром соответствующего регистра сетевого модуля определитьномер порта, например для модуля FX3u-ENET номер порта указан в BFM#40.

Промышленные контроллеры MELSEC представлены тремя основными линейками устройств:
  • ПЛК FX3U от 16 до 384 точек ввода/вывода;
  • компактные ПЛК FX3UC до 384 точек в/в;
  • мощные модульные промышленные контроллеры (ПЛК) System Q, обеспечивающие подключение до 8192 точек ввода/вывода.

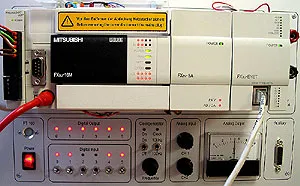

Стенд контроллера MELSECШирокий диапазон моделей промышленных контроллеров MELSEC хорошо сочетается с гибкой лицензионной политикой SCADA системы TRACE MODE 6, что позволяет применять их для автоматизации объектов любого масштаба.
Для иллюстрации особенностей подключения промышленных контроллеров MELSEC к SCADA системе в разделе технической поддержки сайта AdAstra Research Group, Ltd опубликованы бесплатные тестовые проекты для пользователей базовой и профессиональной линий TRACE MODE 6.

Напомним, что ранее в состав TRACE MODE была включены бесплатные драйверы промышленных контроллеров Mitsubishi Melsec FX1S, FX1N, FX2N.

Новые драйверы будут встроены в релиз 6.07 SCADA TRACE MODE, однако уже сейчас пользователи могут получить их бесплатно.

Всего в бесплатной библиотеке драйверов SCADA TRACE MODE 6 для связи с промышленными контроллерами и прочими интеллектуальными устройствами поддерживается 2305 единиц оборудования зарубежных и отечественных производителей. Инструментальную систему TRACE MODE 6 можно скачать на сайте производителя.
