Рекомендации по установке датчиков и преобразователей углового перемещения на изделие потребителя

Преобразователь распаковать и выдержать в течении 4-х часов при температуре (20±5) °С. Перед установкой рекомендуется произвести проверку преобразователей на функционирование в следующей последовательности:

1. подготовить кабель связи преобразователя с УЧПУ или УЦИ (распаять ответную часть соединителя преобразователя, поставляемую в комплекте согласно паспорта);
2. установить напряжение питания согласно исполнению преобразователя с допуском ±5% от номинала; произвести подключение преобразователя к УЦИ или УЧПУ;
3. вращая вал преобразователя, убедиться в соответствии показаний УЧПУ или УЦИ величине и направлению вращения вала и в наличии сигнала референтной метки;
4. произвести контроль установочных баз и их взаимного положения;
5. приступить к установке преобразователя на изделие потребителя.

Преобразователи с цельным выходным валом

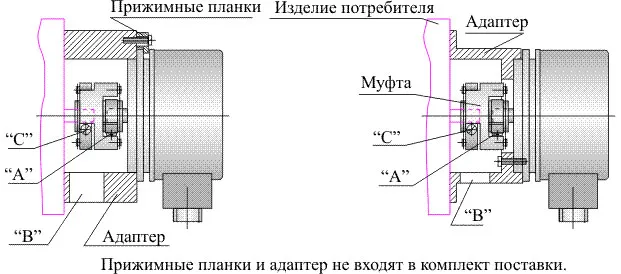

Рекомендуемый порядок монтажа преобразователя или датчика на изделие потребителя

1. закрепить муфту на валу преобразователя винтом “А”;
2. с помощью планок и винтов (вариант 1) или только винтов (вариант 2) установить преобразователь на адаптере;
3. винтом “С” через паз “В” в адаптере зафиксировать муфту на валу потребителя;
4. закрепить адаптер на изделии потребителя;
5. рекомендованные муфты приведены в технических характеристиках каждого преобразователя.

Рекомендации по установке датчиков и преобразователей линейного перемещения на изделие потребителя

Преобразователи следует размещать как можно ближе к линии резания (для металлорежущих станков) или линии измерения (для контрольно-измерительных средств). Рекомендуется корпус преобразователя монтировать на подвижном узле, а считывающую головку на неподвижном, что позволяет жестко закрепить кабель. Кабель следует укладывать в зонах, защищенных от загрязнения и механических повреждений. Радиус изгиба кабеля не менее 50 мм.
При установке преобразователя на металлорежущие станки необходимо обеспечить его защиту от смазочно-охлаждающей жидкости, стружки и т.д. Рекомендуется закрывать его кожухом и располагать так, чтобы сторона корпуса с защитой не была обращена в сторону зоны обработки.

Подготовка к установке

Преобразователь распаковать и выдержать в течении 4-х часов при температуре (20±5) °С, не вынимая его из полиэтиленового чехла. Перед установкой рекомендуется произвести проверку преобразователей на функционирование в следующей последовательности:
1. подготовить кабель связи преобразователя с УЧПУ или УЦИ (распаять ответную часть соединителя, поставляемую в комплекте преобразователя согласно паспорта);
2. установить напряжение питания согласно исполнению преобразователя с допуском ±5 % от номинала и соединить кабель преобразователя с кабелем связи;
3. снять транспортировочную планку и убедиться в наличии шаблона;
4. перемещая головку преобразователя вместе с шаблоном вдоль корпуса преобразователя и обеспечивая их постоянный контакт, убедиться в соответствии показаний УЧПУ или УЦИ величине и направлению перемещения головки и в наличии сигнала референтной метки согласно заказа.

Общие рекомендации

1. Определить зону расположения преобразователя с учетом Lизм. и положения референтной метки, обеспечить необходимые установочные базы под корпус и головку преобразователя с выполнением соответствующих крепежных отверстий.

2. Произвести контроль установочных поверхностей и их взаимного положения.

3. Установить преобразователь на соответствующие установочные базы, если возможно с транспортировочной планкой.

4. Подвижкой корпуса преобразователя в пределах зазоров крепежных пазов или отверстий обеспечить его параллельность направляющей исполнительного механизма и зафиксировать корпус предварительно.

5. Соединить головку преобразователя с соответствующей установочной базой предварительно.

6. Сняв шаблон и транспортировочную планку (при наличии), проконтролировать на всем диапазоне перемещения зазор, разность зазора на всем диапазоне перемещения не более 0,2 мм.

7. Закрепить корпус и головку окончательно. Крепеж (винты и шайбы стопорные) поставляется в комплекте. Момент затягивания винтов: 2,5 Н•м.

8. Резьбовые отверстия под корпуса выполняются при обязательном соблюдении двух требований:

• допуск на координаты отверстий не более 0,2 мм;

• перпендикулярность этих отверстий к базовой плоскости в пределах 0,2 мм.

Выполнение этих требований обеспечивает обязательное условие крепления преобразователя: наличие контакта корпуса преобразователя и винтов только в зоне плоскости их головок во избежание деформации корпуса.

Порядок выполнения отверстий:

• разметить их через проходные отверстия корпуса;

• преобразователь снять;

• выполнить резьбовые отверстия.

При наличии в корпусе более 3-х проходных отверстий разрешается использовать для его крепления не все отверстия. Их окончательный выбор обуславливается обеспечением точностных параметров преобразователя согласно паспорта.
