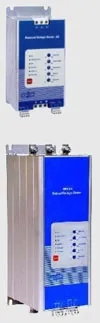

Устройство плавного пуска RVS-AX

Устройства плавного пуска
RVS-AX аналоговое устройство плавного пуска 8-170A, ограничение тока, защита мотора и встроенное шунтирующее реле

Краткие характеристики устройства плавного пуска
• Плавный разгон и торможение
• Ограничение тока
• Встроенная защита мотора
• Встроенное шунтирующее реле (31-170A)
• Внешнее управление
• Компактное исполнение
• Прочный алюминиевый корпус

Диапазон напряжений устройства плавного пуска
• 230, 400, 440, 480 или 600В
• Частота включений/час: 10 (равномерно)
• Максимальная температура: 40°C

Установки устройства плавного пуска
• Ток мотора: 50-100% тока УПП*
• Начальное напряжение: 10-50% Uном
• Ограничение тока: 100-400% тока мотора
• Время разгона: 2-30 сек.
• Время торможения: 0.2-30 сек.

Защита мотора и устройства плавного пуска• Перегрузка
• Потеря фазы
• Перегрев устройства плавного пуска

Габариты и вес устройства плавного пуска

Тип кВт, 400В Размеры (мм ) Вес
Ш В Г кг
RVS-AX 8 4 120 232 102 2,6
RVS-AX 17 7.5
RVS-AX 31 15
RVS-AX 44 22 2,7
RVS-AX 58 30
RVS-AX 72 37 129 380 182 9,5
RVS-AX 85 45
RVS-AX 105 55
RVS-AX 145 75 172 340 210 12
RVS-AX 170 90


Примечание: устройство плавного пуска выбирается исходя из номинального тока мотора и условий пуска

Индикация
• On – напряжение включено
• Ramp Up / Down – Разгон/Торможение
• Run – мотор работает
• Overload – Перегрузка
• Phase Loss – Потеря фазы
• Over Temperature – Перегрев

Дополнительные реле 8A, 220В
• Конец разгона – НО реле
• Ошибка – НО реле

Применения устройства плавного пуска
• Насосы
• Компрессоры
• Вентиляторы и нагнетатели
• Конвейеры и монорельсовые системы
• Запуск от слабых источников (дизель-генераторов, длинных сетей питания и т.п.).
