Универсальный измеритель-регулятор овен ТРМ212
28.05.2012
Универсальный измеритель-регулятор овен ТРМ212

Компания ОВЕН начинает продажи Универсального измерителя-регулятора для управления задвижками и трехходовыми клапанами с автоматической настройкой и интерфейсом RS-485 ТРМ212.

ОВЕН ТРМ212 имеет два универсальных входа, благодаря чему возможно вычисление и регулирование функций от двух измеренных величин (суммы, разности, регулирование расхода по перепаду давлений, коррекция уставки по измерениям второго входа и т.п.). Кроме того, ко второму входу может быть подключен датчик положения задвижки или ключ для дистанционного пуска/остановки регулирования.

ТРМ212 может управлять как электроприводом запорно-регулирующего (КЗР) или трехходового клапана, так и задвижкой с аналоговым выходом 4…20 мА или 0…10 В. Управление возможно в автоматическом, ручном и дистанционном режимах.

Автонастройка ПИД-регулятора ТРМ212 осуществляется по современному эффективному алгоритму.

Назначение прибора ОВЕН ТРМ212

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

  • в системах ГВС, газового и парового отопления;
  • в теплообменных аппаратах (пастеризаторах);
  • при подаче охлаждающей жидкости в контурах водяных охладителей;
  • при регулировании соотношения газ/воздух,

а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5/0,25

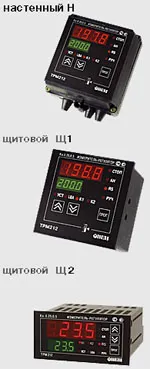

Регулятор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2

Основные функции прибора ОВЕН ТРМ212

  • ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • ВОЗМОЖНОСТЬ РАБОТЫ С ДАТЧИКАМИ, ИМЕЮЩИМИ КВАДРАТИЧНУЮ ХАРАКТЕРИСТИКУ
  • ВЫЧИСЛЕНИЕ разности, суммы, отношения и корня из разности двух измеряемых величин
  • ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ РАСХОДА по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
  • ПИД-РЕГУЛИРОВАНИЕ измеренной или вычисленной величины с использованием:
    • электропривода запорно_регулирующего (КЗР) или трехходового клапана
    • задвижки с аналоговым входом 4…20 мА или 0…10 В
    • в автоматическом, ручном и дистанционном режимах
  • АВТОНАСТРОЙКА ПИД'РЕГУЛЯТОРА по современному эффективному алгоритму, оптимизация выхода на уставку
  • ПОДКЛЮЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ЗАДВИЖКИ ко входу 2
  • ГРАФИК КОРРЕКЦИИ УСТАВКИ регулятора по величине, измеренной на втором входе
  • ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-регулятора
  • СИГНАЛИЗАЦИЯ об обрыве в цепи регулирования (LBA)
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS'485 (протокол ОВЕН)
  • КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
  • УРОВНИ ЗАЩИТЫ НАСТРОЕК для разных групп специалистов

В комплекте поставки ПИД-регулятора бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.
