Серво MR-J4 400 V
26.05.2014
Серво MR-J4 400 V

Линия усилителей MR-J4 от Mitsubishi Electric расширилась с выпуском новой модели MELSERVO MR-J4 400V. В то же время вышел релиз двигателей средней мощности для моделей серии 200V MR-J4 со сверхнизкой инерцией.

Базовые характеристики

Новые модели MR-J4 400V обладают следующими характеристиками:

  • Полоса пропускания увеличилась до 2,5 кГц, что ставит новый продукт в ряд лидеров
  • Двигатели HG оснащены энкодером с высоким разрешением в 22 бита (4.194.304 имп/об)
  • Доступны двухосевые и трехосевые варианты усилителей с поддержкой SSCNET III/H
  • Сервоусилители серии MR-J4 могут работать с двигателями различного типа: как со стандартными серво двигателями, так и с линейными двигателями и двигателями «прямого привода»
  • Среди продвинутых функций настройки – «Настройка за один шаг» и «Усовершенствованный контроль подавления вибрации II»
  • Поддерживает стандарт безопасности IEC/EN 61800-5-2
  • Процессор управления движением поддерживает работу до 32 осей
  • Модуль движения QD77MS поддерживает метод PTP, и позволяет организовывать синхронизацию по сигналу энкодера. Так же поддерживаются функции «электронного эксцентрика» и редуктора, которые были недоступны на предшествующих модулях
  • Скорость соединения SSCNETIII/H была увеличена до 150 Мбит/c full duplex с временем цикла 0,22мс

Ассортимент продукции

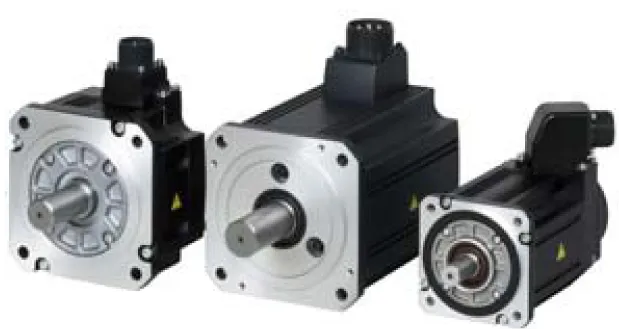

Для серии MR-J4 400V: широкий выбор двигателей разных серий и мощностей доступен:

  • Двигатели HG-PR. 200В, мощность - до 5кВт:
    - замена HF-RP,
    - сверхнизкий коэффициент инерции. Для задач требующих высокой производительности.
  • Двигатели HG-SR. 400В, мощность – до 7кВт:
    - замена HF-SP,
    - средняя инерция. Для систем обработки материалов, а также координатных столов.
  • Двигатели HG-JR. 400В, мощность – до 22кВт (не стандартное исполнение 200В):
    - замена HF-JP,
    - низкая инерция. Хорошо подходит для операций, связанных с высокой производительностью, а также резкими разгонами и торможениями.

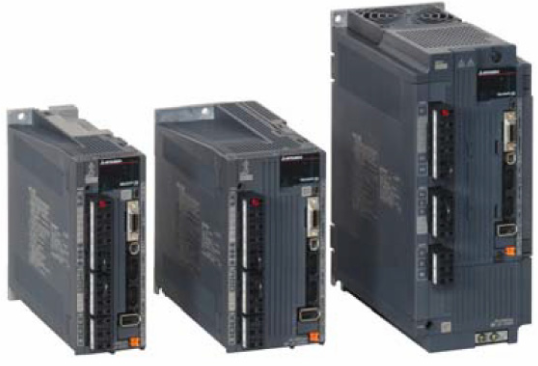

  • Усилитель MR-J4-A4/B4. Мощность до 22 кВт:
    - замена MR-J3-A/MR-J3-BS,
    - MR-J4-A универсальный усилитель с поддержкой функций безопасности
    - MR-J4-B с поддержкой SSCNET III и SSCNET III/H и функций безопасности

Программное обеспечение

  • Программное обеспечение по подбору мощности MRZJW3-MOTSZ111e v6 поддерживает модели MR-J4 400V.
  • MR Configurator2 Версия 1.19V
