Принцип работы Устройства Плавного Пуска
Регулирование напряжения осуществляется тиристорным управлением углов открывания фазных напряжений сети. Такое управление обеспечивает увеличение напряжение на клеммах электродвигателя с определенного заданного начального уровня до напряжения сети питания. Тем самым регулируется оптимальный пусковой ток и пусковой момент ускорения для конкретного применения.
Рисунок 2 - Управление углов открывания фазных напряжений сети с помощью полупроводниковых элементов
Рисунок 1 - Схематическая диаграмма цифрового устройства плавного пуска HRVS-DN
Устройства плавного пуска HRVS-DN дополнительно обеспечивает функцию “плавного останова”. Номинальное напряжение питания двигателя плавно понижается, зеркально противоположно процессу запуска. Тем самым исключается резкий останов привода, что особенно важно при работе с насосами (предотвращение гидравлического удара) или конвейером.
Рисунок 3 - Ограничение тока |
Рисунок 4 - Уменьшение крутящего момента |
Конструкция стандарного устройства плавного пуска HRVS-DN
Устройство Плавного Пуска HRVS-DN сконструирован для жестких условий эксплуатации, поставляется в шкафном исполнении с классом защиты IP32, полностью готов к установке и работе. Стандартная конфигурация включает в себя:
Интерфейс обмена данных RS485 по протоколу PROFIBUS или MODBUS (или другим протоколом) позволяет:

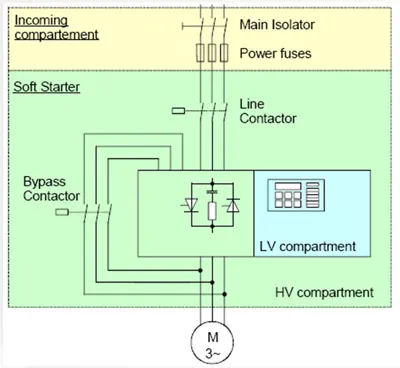

Рисунок 5 - Схематическая диаграмма устройства плавного пуска HRVS-DN на среднее напряжение, шкафного исполнения
Высоковольтная часть
Компоновка схемы в упрощенном виде представляет собой регулятор трехфазного переменного напряжения. Регулятор имеет 12 тиристоров для 2.3 кВ, или 18 тиристоров для 3.3 кВ, 4.16 кВ, 6.0 кВ и 6.6 кВ, как показано на Рисунок 6.
Низковольтный модуль управления подсоединяется к высоковольтной секции оптоволоконными проводами, с современной цифровой системой коммутации.
Силовые модули для каждой фазы быстросъемные, и легко и независимо друг от друга снимаются для замены.
Высоковольтная часть полностью отделена от низковольтной части – это надежно обеспечивает безопасность эксплуатации.

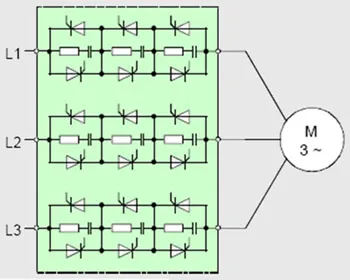

Рисунок 6 - Блок-диаграмма цифрового устройства плавного пуска HRVS-DN на среднее напряжение (схема на 18 тиристорах)
Низковольтная часть
Устройство Плавного Пуска HRVS-DN имеет полностью изолированную низковольтную часть, встроенную в переднюю дверь шкафа, с монтажным доступом спереди. Низковольтная часть имеет следующие компоненты:
Все компоненты управления и контроля низковольтного поля подсоеденены к переднему блоку клемм управления.
Дверца низковольтной части может быть открыта без выключения плавного пуска.
Панель управления
Панель управления Устройства Плавного Пуска HRVS-DN обеспечивает постоянное отображение состояния. Панель легкочитаемая, имеет программное меню, с простой логикой (см. Рисунок 7).
Все основные параметры предустановлены на заводе-изготовителе, в соответствии с предполагаемым применением. Все индивидуальные параметры могут быть легко выставлены Заказчиком. Человеко-ориентировнная панель управления значительно упрощает выставку параметров.
Рисунок 7 - Панель управления цифрового Устройства Плавного Пуска HRVS-DN
Панель управления имеет:
