Графические терминалы оператора GOT1000


GOT

Начало продаж панелей оператора серии GT16

Компания Mitsubishi Electric представляет новую серию панелей оператора GT16, которая расширяет верхний ряд семейства GOT1000, представленного в 2004 году. Эта новейшая и самая мощная линейка текущего поколения представлена двенадцатью различными моделями с размерами экрана 8,4”, 10,4”, 12” и 15”. Их контрастный плоский экран выполнен по технологии TFT (тонкопленочный транзистор), бладает функциями сенсорной панели и поддерживает разрешение до 1024 x 768 пикселей с отображением 65536 цветов, что позволяет четко отображать процессы на производственном оборудовании и механизмах. Ключевым элементом этих усовершенствованных панелей управления является совершенно новая линейка процессоров со специальными технологиями кэширования, которые обеспечивают очень быстрое время отклика и прорисовки. Память программы размером 57 мегабайт имеет достаточно места для приложений с высокими требованиями к рабочим ресурсам с большим объемом визуализации.
Многочисленные опции подключения и расширения обеспечивают простую интеграцию в механизмы и системы заказчика. В стандартное оснащение включены: подключение Fast Ethernet, два последовательных порта (RS-232 и RS-442/485), два USB-порта (USB-хост и USB-устройства) на передней панели для подключения компьютера и USB-накопителя, а также разъем для карточек памяти формата Compact Flash. Помимо этого имеется два дополнительных свободных слота для расширения (можно использовать до шести типов дополнительных плат связи и расширения).
Среди доступных опций расширения различные сетевые и интерфейсные модули, функции аудио и мультимедиа, интерфейс USB принтера и функция интерфейса MES, которая позволяет в реальном времени совместно использовать производственные данные с подключенной системой MES (автоматизированная система управления производственными процессами).

Компания Mitsubishi Electric улучшает интеграцию промышленного контроллера (ПЛК) System Q и панелей управления GT15/GT16, упрощая доступ к удаленным промышленным контроллерам.

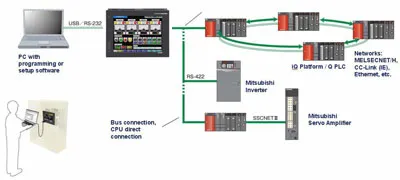

Все модели панелей оператора GT15 и GT16 поддерживают метод подключения, который называется «прозрачным режимом». С помощью подключения через последовательный порт или USB между компьютером и GT15/GT16 можно получить доступ ко всем промышленным контроллерам MELSEC, преобразователям частоты и промышленным контроллерам управления перемещением. Это делает панели семейства GOT1000 быстрым, гибким и очень простым шлюзом для всех устройств промышленной автоматизации, выпускаемых компанией Mitsubishi Electric.
Мы также добавили новый “прозрачный” режим для промышленных контроллеров System Q и “прозрачный” режим между GOT и Q-PLC через Ethernet.

GOT

Технические характеристики:
- Необходим GT Designer 2 V2.96A или выше
- Для непосредственной поддержки QnUDE необходима версия GX Developer 8.68 или более поздняя
Как это работает?
- Соединить GT15/GT16 и промышленный контроллер System Q PLC кабелем Ethernet с разводкой “кросс-линк” (соединение один-к-одному) или с прямой разводкой (через концентратор или коммутатор)
- Интерфейс GT15/GT16 поддерживает данную функцию автоматически с помощью ОС, входящей в состав GT Designer 2 V2.96A
- Настройка передачи GX Developer имеет новую опцию, где вы можете выбрать или прямое подключение QnUDE, или подключение через модуль QJ71E71-100 Ethernet для других процессоров QPLC (типа Qn)

Обновление библиотеки драйверов GOT1000

Знаете ли вы, что драйверы для всех недавно представленных продуктов Mitsubishi, таких как промышленные контроллеры (FX3G, процессорные модули QnUDE), преобразователей частоты (серии FR-D700), контроллеров перемещения (MR-MQ-100) и сервоприводов (типа MR-J2SCL), теперь могут быть использованы с последним поколением панелей оператора GOT1000?
Более того, также доступны многие драйверы под оборудование сторонних производителей, включая драйверы для стандартных протоколов MODBUS RTU и MODBUS TCP.
