Абсолютные датчики углового положения

Среди обширного класса измерительных преобразователей угловых перемещений абсолютные датчики углового положения занимают особое место. Эти датчики позволяют решать задачи прецизионных измерений не только величин угловых перемещений, но и без потери точности могут обеспечить «жесткую» координатную привязку различного рода позиционируемых объектов при их статическом положении. Часто абсолютные датчики углового положения называют абсолютными энкодерами, преобразователями считывания углового положения или преобразователями угол-код.

Абсолютные датчики углового положения каждому значению углового положения вала (преобразуемого угла) ставят в соответствие значение числового эквивалента, который формируется на выходе датчика, как правило, в виде сигнала цифрового кода. При этом указанное взаимно однозначное соответствие сохраняется, как при движении вала, так и при его неподвижном положении и не требует возвращения вала в начальную позицию. Таким образом, значение кода не теряется после выключения и включения питания датчика, восстанавливается после прохождения помехи или превышения допустимой скорости вращения вала, ограничиваемой правильным считыванием кода. Приведённые свойства выгодно отличают абсолютные датчики углового положения от инкрементных угловых преобразователей.

Эталоном угловой меры в абсолютных датчиках служит установленный на входном валу измерительный лимб с кодовой шкалой, имеющей однодорожечную или многодорожечную кольцевую структуру. Упрощенное изображение измерительного лимба с 9-ти дорожечной кодовой шкалой изображено на рисунке.

null

В основе принципа действия таких датчиков лежит анализ позиционного сочетания уровней сигналов дискретных фотоприемников, располагаемых в формируемой светотеневой картине соответствующих концентрических кольцевых кодовых дорожек или на одной дорожке (в случае однодорожечного кода).

Совокупность указанных фотоприемников образует считывающее фотоприёмное устройство (матрицу считывающих фотопремников), конкретное выполнение которого определяется структурой используемого кода и конструкцией датчика.

В абсолютных датчиках углового положения увеличение количества кодовых разрядов соответствует увеличению их угловой разрешающей способности.

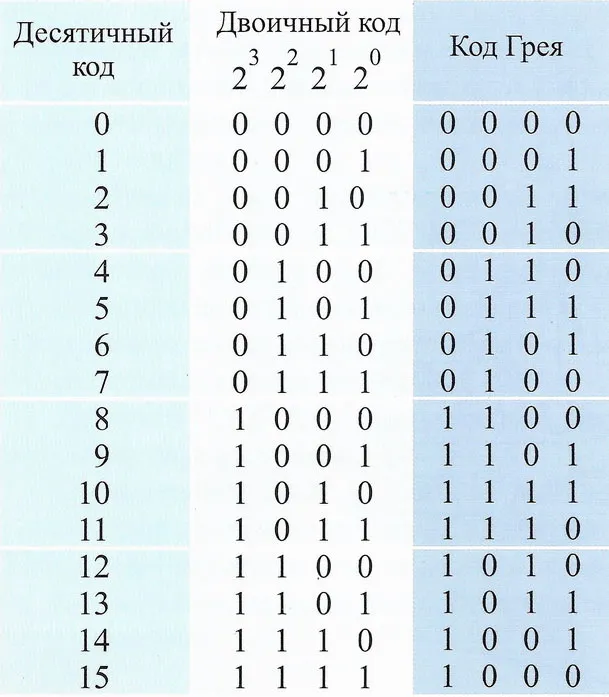

Как правило, для многодорожечных шкал датчиков положения используют позиционные коды. Их особенность заключается в том, что в отличие от обычных кодов, они обладают свойством непрерывности бинарной комбинации (так называемая «одношаговость кода»): изменение кодируемого числа на единицу соответствует изменению кодовой комбинации только в одном разряде.

null

Это свойство позволяет свести погрешность считывания кода к значению младшего разряда, обеспечив, тем самым, высокую информационную надёжность преобразования угол-код. Наибольшее распространение среди кодов этого класса получил код Грея. Этот код обладает способностью зеркального отображения информации, то есть инвертированием старшего бита можно менять направление счета и, таким образом, задавать направление вращения вала датчика. Для осуществления дальнейшей обработки Грей-кода на основе законов двоичной математики его преобразуют в двоичный код. Реализацию такого кодового преобразования легко осуществить с помощью логических элементов «исключающее или» аппаратным или программным способами.

По диапазону измерений абсолютные датчики углового положения делятся на однооборотные и многооборотные. В датчиках первого типа кодирование углового положения вала осуществляется в пределах изменения угла поворота от 0°до 360°. В многооборотных датчиках рабочий диапазон превышает 360°. Они строятся на основе абсолютных однооборотных датчиков, последовательно соединённых между собой через двоичные понижающие редукторы. Как правило, используется один датчик точного отсчёта и один или несколько датчиков грубого отсчёта. Точный отсчёт используется для преобразования в цифровой код в пределах одного оборота вала, а грубые - для счёта числа оборотов.

Для уменьшения погрешностей, вносимых редукторами и датчиками грубого отсчёта, применяются электронные методы согласования грубых и точных отсчётов.

Устройство абсолютного датчика углового положения

null

Формируемый осветителем 1,2 пучок лучей создаёт в плоскости анализирующей маски 4 теневое изображение кодовой шкалы 3. Анализирующая маска, представляет собой совокупность щелевых диафрагм, выделяющих необходимые для анализа участки изображения кодовой шкалы. За каждой диафрагмой по ходу лучей установлен дискретный фотоприемник, располагаемый в зоне теневого изображения соответствующей кольцевой дорожки кодовой шкалы, В распространённом случае считывающее фотоприемное устройство представляет собой анализирующую маску в виде одной узкой щелевой диафрагмы с установленной за ней линейкой фотодиодов 5.

Конструктивно абсолютный датчик включает в себя оптико-механический узел, оптико-электронное считывающее устройство, а также электронную схему выделения и обработки сигналов фотоприёмников.

Оптико-механический узел датчика представляет собой корпусную деталь с прецизионными направляющими, обеспечивающими вращательное движение вала и жестко связанного с ним измерительного лимба, центрированного по отношению к оси вращения вала.

Оптико-электронное считывающее устройство содержит узел осветителя и считывающее фотоприемное устройство (матрицу фотоприемников с установленной перед ней анализирующей маской), а также электронную схему выделения и обработки сигналов фотоприемников.

В общем случае, считывающее фотоприемное устройство содержит матрицу пространственно распределённых фото приемников с установленной перед ними анализирующей маской.

Для получения значений кода на один оборот вала, кратных одному угловому градусу, используют укороченный код Грея, начальное значение которого не соответствует нулевой позиции обычного кода Грея, а имеет значение некоторого смещения, позволяющего при замыкании кодовой последовательности сохранить основные его свойства.

В зависимости от уровня сигналов, снимаемых с фотоприемников, им присваиваются значения 0 или 1, то есть получаемые кодовые комбинации являются бинарными кодами.

Статья подготовлена специалистами ОАО "СКБ ИС" - российского производителя датчиков перемещений.

Синонимы: абсолютный датчик перемещения, абсолютный угловой датчик, абсолютный датчик поворота, абсолютный датчик угла, абсолютный датчик угловых перемещений, абсолютный энкодер, абсолютный оптический энкодер, преобразователь угол-код.
