Бесконтактные выключатели

Бесконтактным выключателем (ВБ) называется выключатель, приводимый в действие внешним объектом без механического контакта выключателя и объекта. Коммутация нагрузки производится полупроводниковыми элементами узла коммутации ВБ.

Упрощенная функциональная схема бесконтактного выключателя состоит из трех блоков:

Чувствительный
элемент
-
Схема
преобразования
-
Узел
коммутации

Классификация

В основе классификации бесконтактных выключателей — их основные характеристики, по ним строится и система обозначений. Бесконтактные выключатели классифицируются:

  1. По принципу действия чувствительного элемента — индуктивные, емкостные, оптические, ультразвуковые, магнитные немеханические.
  2. По условиям установки в конструкцию. Индуктивные и емкостные ВБ выпускаются утапливаемого или неутапливаемого исполнения. Последним необходимо наличие вокруг чувствительного элемента зоны, свободной от демпфирующего материала.
  3. По возможностям коммутационного элемента. ВБ различаются по коммутационной функции и по типу выхода (схемам подключения).

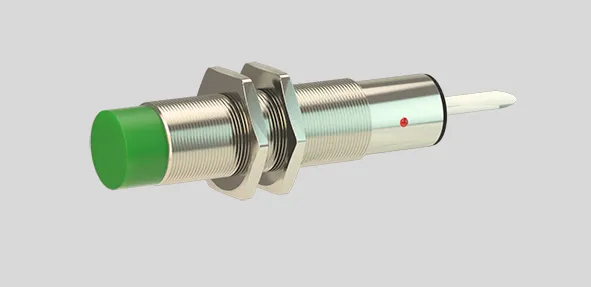

  4. По особенностям конструктивного исполнения. ВБ различаются по форме корпуса и по способу подключения.


Основные определения

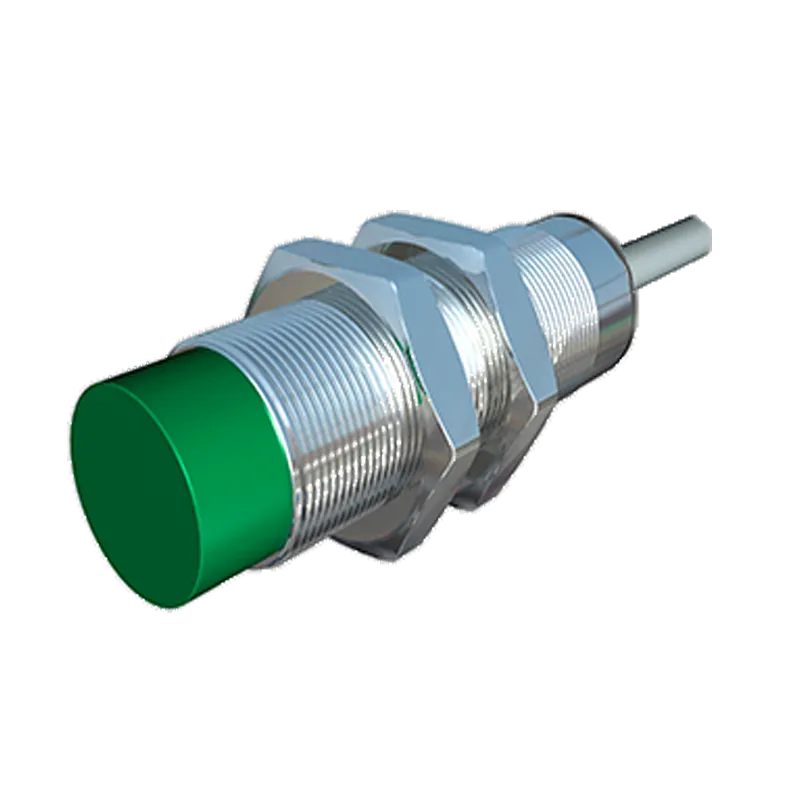

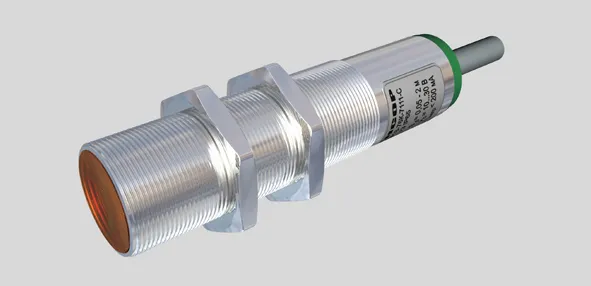

Бесконтактный выключатель - позиционный выключатель, приводимый в действие внешним объектом воздействия без механического контакта выключателя с движу щимся объектом. Бесконтактный индуктивный выключатель - бесконтактный выключатель, создающий электромагнитное поле в зоне чувствительности и имеющий полупроводниковый коммутационный элемент. Бесконтактный емкостный выключатель - бесконтактный выключатель, создающий электрическое поле в зоне чувствительности и имеющий полупроводниковый коммутационный элемент. Бесконтактный оптический выключатель - бесконтактный выключатель, обнаруживающий объекты, прерывающие или отражающие видимое или невидимое оптическое излучение, и имеющий полупроводниковый коммутационный элемент. Немеханический бесконтактный магнитный выключатель - бесконтактный выключатель, обнаруживающий наличие магнитного поля, имеющий полупроводниковый коммутационный элемент и не содержащий подвижных частей в чувствительном элементе.
