Специализированные датчики давления для нефтяной, химической и газовой промышленности
Компания BD Sensors специализируется на разработке и производстве электронных приборов для измерения давления и уровня. В настоящий момент в её продуктовой линейке насчитывается более 40 моделей от экономичных моделей для ЖКХ и общепромышленных датчиков до интеллектуальных многофункциональных приборов. Представлен обзор датчиков давления, применяемых в газовой, нефтяной и химической промышленности.

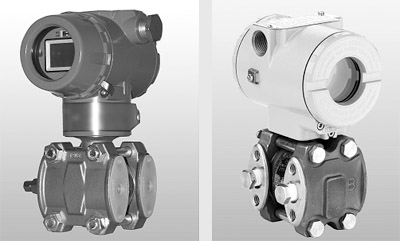

Рисунок 1 - Датчики DMD 331-A-W и DMD 331-A-S (справа)
В нефтяной и газовой промышленности датчики давления применяются в узлах и системах газораспределительных и газоизмерительных станций, для контроля параметров ТП, в составе систем коммерческого учета нефтепродуктов и природного газа и т.д. В рыночных условиях, при современном уровне цен на энергоносители, вопрос точного учета сырья на всех уровнях его добычи, передачи, переработки, хранения и потребления становится важной хозяйственной задачей. К оборудованию и, в частности, к датчикам давления предъявляются весьма жесткие требования, касающиеся их функциональности, на дежности, метрологических характеристик, коррозионной стойкости, устойчивости к климатическим воздействиям и.т.д.

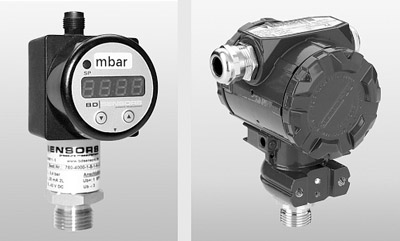

Рисунок 2 - Датчики HMP 331и DS 200 (слева)
Каждая модель датчика имеет множество исполнений, которые отличаются друг от друга типом механических и электрических присоединений, выходным сигналом, наличием или отсутствием разделителя, радиатора или дисплея. "Сердце" датчика – его чувствительный элемент. Во многом, именно его характеристики задают границы применения того или иного датчика и определяют его метрологические характеристики и коррозионную устойчивость. Среди применяемых типов чувствительных элементов известны кремниевые пьезорезистивные и емкостные. Их отличительной особенностью является долговременная стабильность и устойчивость к перегрузкам.
Датчики серии DMD 3311AAW – это экономичные датчики дифференциального давления с HARTT-протоколом и возможностью локальной установки "нуля" и диапазона. Основная погрешность – 0,1%ВПИ. Масштаб перенастройки диапазона – 1:10. Статическое давление – 14 МПа. Датчики имеют вид взрывозащиты "взрывонепроницаемая оболочка".
В отличие от экономичной серии датчики серии DMD 3311AAS (табл. 1) – это высокоточные датчики дифференциального давления с HARTT-протоколом и возможностью локальной установки "нуля" и диапазона. Основная погрешность до 0,075%ВПИ. Масштаб перенастройки диапазона увеличен до 1:120. Отличаются высоким рабочим статическим давлением – 32 МПа. В данной серии доступны фланцевые исполнения и исполнения с выносными мембранам и с длиной армированного капилляра до 10 метров. Датчики имеют вид взрывозащиты "взрывонепроницаемая оболочка" и "искробезопасная электрическая цепь". Типовые области применения – измерение уровня в емкостях (в том числе и герметичных), применение в составе вычислительных комплексов для коммерческого учета газа.
Таблица 1 - Характеристики датчиков дифференциального давления DMD 331-A-W, DMD 311-A-S
(1) при базовом диапазоне (4) максимальная температура измеряемой среды при использовании разделителя-радиатора – 300оС |
|||||||||||||||||||||||||||||||||||||||
Высокоточные датчики избыточного/абсолютного давления серии HMP 331 (табл. 2) выполнены в полевом корпусе с HARTT-протоколом. Основная погрешность – 0,1%ВПИ. Масштаб перенастройки диапазона – 1:10, смещение нулевого значения 0…90%ВПИ. Имеется исполнение с низким энергопотреблением и выходным сигналом 0,8…3,2 В, что особенно важно в системах с автономным питанием. Датчики имеют вид взрывозащиты "взрывонепроницаемая оболочка" и "искробезопасная электрическая цепь".
Таблица 2 - Характеристики датчиков избыточного/абсолютного давления HMP 331, X|ACT, DS200
(1) при базовом диапазоне |
||||||||||||||||||||||||||||||||||||||||||||
Датчики и реле давления серии DS 200 (табл. 2) со встроенным светодиодным дисплеем помимо унифицированного аналогового выходного сигнала могут иметь до двух релейных выходов (открытый коллектор). При помощи двух кнопок, находящихся под дисплеем, можно настраивать режимы работы релейных выходов, устанавливать пороги и задержки включения и выключения. Прибор хранит в памяти максимальные и минимальные измеренные значения давления, что позволяет использовать его в качестве пикового детектора. Идеален для замены до сих пор широко используемых механических манометров.
Еще одна серия датчиков, о которой необходимо упомянуть – это датчики избыточного/абсолютного давления X|ACT: X|ACT i, X|ACT ci (табл. 2). Встроенный жидкокристаллический дисплей с органами управления позволяет конфигурировать датчики "на месте", а не только по HARTT-протоколу. Причем, в отличие от остальных модеᨓ лей, при локальной настройке для задания иного нулевого значения и/или диапазона не требуется источник давления. Помимо давления прибор измеряет и температуру среды и хранит предельные значения как давления, так и температуры в памяти. Это позволяет использовать прибор в качестве пикового детектора, как и датчики серии DS 200.
Материал мембраны датчика XACT ci – керамика, обладающая не только исключительной коррозионной стойкостью, но и высокой устойчивостью к абразивному воздействию. Датчики имеют вид взрывозащиты "искробезопасная электрическая цепь".
Рисунок 3 - Датчик серии X|ACT
Модели серий DMD 3311AAS, HMP 331, DS 200 и X|ACT i могут быть оснащены разделителем или разделителем-радиатором сред, что позволяет измерять давление вязких, высокотемпературных (до 300°С) сред. В качестве материала мембраны разделителя применяется нержавеющая сталь различных марок либо тантал. Датчики внесены в Государственный реестр средств измерительной техники, имеют российские сертификаты и полностью метрологически обеспечены как на этапе производства, так и в период эксплуатации.
