Система автоматизированного управления керамическими фильтрами

САУ КФ предназначена для автоматизированного управления керамическими фильтрами различных типов и конструкций, обеспечения комплексной защиты исполнительных механизмов и поддержания технологических параметров на заданном уровне.

Система должна обеспечивать решение выполнение следующих функций:


- автоматический и ручной запуск, останов процесса фильтрации.

- автоматический и ручной процесс регенерации дисков.

- автоматический запуск и останов вспомогательного оборудования.

- автоматическое поддержание уровня материала в ванне (опция).

- светозвуковое оповещение о запуске оборудования и аварийных режимах.

- автоматическое поддержание давления обратной промывки (опция).

- блокирование технологических агрегатов согласно необходимым условиям эксплуатации (мешалки, барабана, ультразвуковых генераторов и др.).

- роддержание заданных технологических параметров на требуемом уровне.

- регулировка скорости вращения барабана.

- интеграция в другие САУ и передача данных на верхний уровень АСУ ТП.

Система автоматизированного управления керамическими фильтрами (САУ КФ) предназначена для управления основными механизмами фильтра:

- фильтровальными дисками;

- маятниковой мешалкой;

- клапаном подачи пульпы в ванну фильтра;

- клапаном слива остатков пульпы из ванны фильтра;

- вакуумным насосом;

- насосом подачи кислоты при регенерации;

- подборным конвейером фильтра, а также для контроля величины вакуума, контроль давления сжатого воздуха типа “норма”, контроля уровня пульпы в ванне фильтра (с обеспечением автоматической подпитки пульпы в фильтре по мере снижения её уровня во время фильтрования), контроля работы ультразвуковых генераторов (УЗГ), наличия и давления питательной воды, температур питательной воды, материала в ванной и температуры воздуха в цеху.

САУ КФ снабжена системой передачи данных о состоянии всех вышеописанных функций на систему диспетчерского управления технологическим процессом предприятия.

В состав САУ КФ входит:

1. Шкаф управления – 1шт;

2. Преобразователь частоты Mitsubishi Electric – 1шт;

3. Выносной пульт местного управления – 1 шт;

4. Кабельная продукция – 1 комп. ;

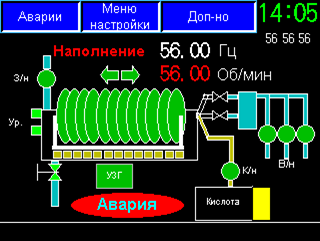

5. Панель оператора (опционально) – 1 шт;

6. * Контрольно измерительные приборы – Х шт.;

7. Руководство по эксплуатации – 1 шт. ;

8. Паспорт изделия – 1 шт. ;

* - количество и тип зависит от назначения САУ КФ и условий размещения ШУ.
