Система автоматического управления процессом гидравлического циклонирования

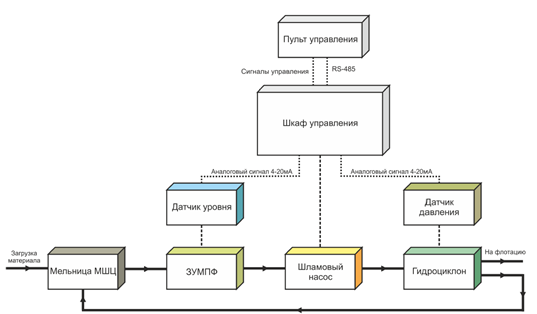

САУ ПГК предназначена для работы совместно с технологическим оборудованием обогатительной фабрики, подающим для классификации на вход установки (в зумпф) рудную суспензию. Установки спроектированы и изготавливаются таким образом, что позволяют автоматически эффективно работать с изменяемым количеством подаваемого материала, поддерживать в заданном диапазоне уровень в зумпфе, давление в заданных пределах на входе в гидроциклоны, обеспечивать стабильность технологии разделения суспензии.

Система обеспечивает выполнение следующих функций:


- защита от случайного попадания под напряжение;

- управление насосами;

- предотвращение сухого хода насоса и перелива;

- регистрация технологических данных, например: давления в гидроциклоне и уровня зумпфа.

Гибкость в работе систем достигается при помощи автоматической системы управления и контроля. Автоматическое управление осуществляется в трех режимах:

- по отклонению показаний датчика уровня от заданного значения;

- по отклонению показаний датчика давления от заданного значения;

- в комбинированном режиме поддержания оптимальных показаний уровня-давления, т.е. данные с датчиков уровня и давления записываются в контроллер и, в зависимости от отклонений уровня от заданного значения, контроллером вычисляется текущая частота преобразователя.

Также существует возможность управления насосом в ручном режиме: оператор задает скорость вращения, которая отображается на панели оператора, с помощью переключателя. Выбор между ручным и автоматическим режимом реализуется при помощи переключателя на шкафу управления.

В состав САУ ПГК входит:

1. Преобразователь частоты Mitsubishi Electric – 1шт;

2. Шкаф управления – 1шт;

3. Кабельная продукция – 1 комп. ;

4. Выносной пульт местного управления – 1 шт;

5. Панель оператора (опционально) – 1 шт;

6. * Контрольно измерительные приборы;

7. Руководство по эксплуатации – 1 шт. ;

8. Паспорт изделия – 1 шт.
