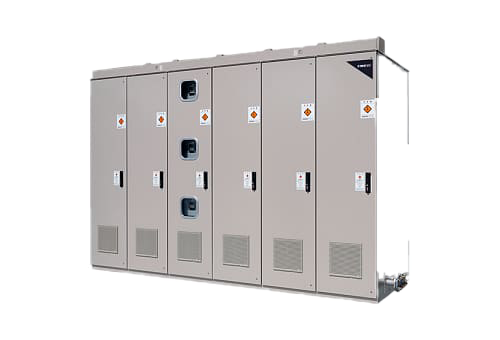

Благодаря высокому качеству дизайна и производства, водонепроницаемый TMdrive-XL обеспечивает высокую надежность, низкое гармоническое искажение и отвечает основным системным требованиям пользователей.
В нефтегазовой промышленности TMdrive-XL предназначен для управления крупными компрессорами на трубопроводах и заводах СПГ.
Точное управление крутящим моментом является основой управления большими конвейерами. Векторный алгоритм потока TMdrive-XL обеспечивает точность и отклик для этого требовательного приложения.
Традиционные механические методы контроля потока неэффективны и требуют значительного обслуживания. В энергетической промышленности TMdrive-XL обеспечивает более надежное, точное и энергоэффективное управление потоком, одновременно устраняя техническое обслуживание, связанное с заслонками, лопастями или клапанами:
| Продукт | TMdrive-XL55 | TMdrive-XL75 | TMdrive-XL80 | TMdrive-XL85 |
| Линейный преобразователь |
36 импульсный диодный преобразователь |
36 импульсный диодный преобразователь |
12 или 24 импульсный диодный преобразователь |
36 импульсный диодный преобразователь |
| Инвертор | 5-уровневая ШИМ | 5-уровневая ШИМ | 3 уровня ШИМ с фиксацией нейтральной точки | 5-уровневая ШИМ |
| Устройство в инверторе | IGBT | IEGT | GCT | GCT |
| Система охлаждения | С водяным охлаждением | С водяным охлаждением | С водяным охлаждением | С водяным охлаждением |
| Выходное напряжение | 6,6 кВ | 6,6 кВ | 3,8 кВ | 7,2 кВ |
| Максимальная мощность | 7,2 МВА | 92 МВА (4x23 МВА) | 15 МВА | 120 МВА (4x30 МВА) |
| Перегрузка | 110%-60 сек. | 110%-60 сек. | 110%-60 сек. | 110%-60 сек. |
| Максимальная выходная частота | 60/250 Гц | 60/250 Гц | 60/200 Гц | 60/200 Гц |
| Контроль скорости |
Скалярное управление V/f (ШИМ-управление с фиксированной последовательностью импульсов) |
Скалярное управление V/f (ШИМ-управление с фиксированной последовательностью импульсов) |
Скалярное управление V/f (ШИМ-управление с фиксированной последовательностью импульсов) |
Скалярное управление V/f (ШИМ-управление с фиксированной последовательностью импульсов) |
| Тип двигателя | асинхронных двигатель, синхронный двигатель | асинхронных двигатель, синхронный двигатель | асинхронных двигатель, синхронный двигатель | асинхронных двигатель, синхронный двигатель |
| Основное применение |
насос компрессора, ветряные и гидроэлектростанции, экструдеры, смесители |
компрессор большой мощности, общепромышленные однодвигательные установки большой мощности |
компрессор большой мощности, общепромышленные однодвигательные установки большой мощности |
компрессор большой мощности |
| Особенности | незначительные гармоники на вводе, низкая пульсация крутящего момента | более высокий КПД, более высокий коэффициент мощности и более низкие гармоники чем у LCI и циклоконвертеров, коммерческий синхронизатор, выбираемая модель 15 МВА, низкая пульсация крутящего момента |
незначительные гармоники на вводе низкая пульсация крутящего момента |
более высокий КПД, более высокий коэффициент мощности и более низкие гармоники, чем у LCI и циклоконвертеров |
