Модуль реле

Модуль реле Невод+Р предназначен для управления исполнительными устройствами и обеспечения гальванической изоляции в системах автоматизации на базе линейки устройств Невод. Модуль содержит 2 реле с переключающими контактами на ток 5 А и 2 реле с нормально разомкнутыми контактами.

Модуль Невод+Р используется для управления исполнительными механизмами и оборудованием с током потребления по управляющей цепи не более 5А. Используется совместно с оборудованием, имеющим слаботочные дискретные выходы типа "открытый коллектор".

Кроме того, релейный модуль может использоваться как блок гальванической изоляции для защиты слаботочных дискретных входов котрольно-измерительного оборудования.

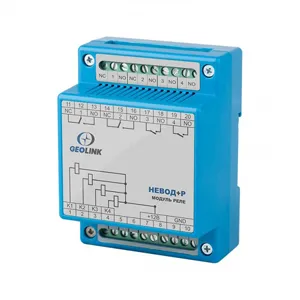

Устройство конструктивно выполнено в виде печатной платы с радиоэлементами, установленной в пластмассовый корпус, и предназначено для монтирования в шкаф. Прибор имеет защелку для крепления к стандартной DIN-рейке.

Области применения

  • Системы управления исполнительными механизмами: насосами, задвижками, электроприводами, контакторами, магнитными пускателями
  • Гальваническая изоляция дискретных сигналов

Особенности и преимущества

  • Четыре релейных канала в одном устройстве
  • Позволяет управлять нагрузкой в цепях как постоянного, так и переменного тока
  • Имеет два реле с универсальными перекидными контактами и два - с нормально разомкнутыми
  • Светодиодная индикация срабатывания реле каждого из каналов
  • Возможно использование как устройства гальванической развязки дискретных сигналов

Технические характеристики

Каналов дискретного вывода 4 силовых реле
Тип реле с перекидными контактами - 2 шт
с нормально разомкнутыми контактами - 2 шт
Рабочее напряжение катушки реле 12 В
Рабочий ток обмотки реле 45 мА
Максимальный коммутируемый ток, постоянный переменный ток - 16 А
постоянный ток - 16 А
Максимальное напряжение коммутируемых сигналов переменный ток - 277 В
постоянный ток - 30 В
Количество срабатываний, не менее 10000
Электрическая прочность изоляции вход-выход 5000 В
Индикатор состояния выходных сигналов 4 светодиода
Разъемы винтовые клеммные колодки
Максимальное сечение провода 2.5 мм2
Напряжение питания 12 В
Рабочая температура -40…+60°C
Габаритные размеры 70x94x51 мм
Способ установки DIN-рельс 35х7.5 мм
Масса 0.2 кг
