FR-E740-170-EC

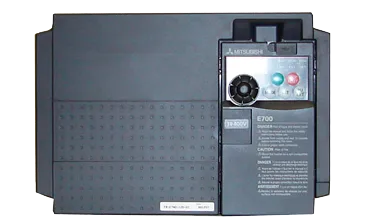

FR-E740-170-EC - Трехфазный преобразователь частоты

Номинальная мощность: 7,5 кВт
Номинальный ток: 17 А
Напряжение питания: Трехфазное 380...480 В
Выходное напряжение: Трехфазное
Диапазон выходной частоты: 0,2...400 Гц

Выход	Номинальная мощность двигателя, кВт*¹		7,5
	Номинальная мощность инвертора, кВА*²		13
	Номинальный ток, А*³		17
	Перегрузочная способность*⁴		150% от номин. мощности двигателя в течении 60с; 200% в течении 3с
	Напряжение*⁵		3-фазное, от 0В до напряжения питания
Вход	Напряжение питания		3-фазное, 380...480В AC, -15%/+10%
	Допустимое напряжение питания		325...528В AC при 50/60 Гц
	Частота напряжения питающей сети		50/60 Гц ± 5%
	Номинальная мощность инвертора, кВА*⁶		17
Общие характеристики	Способ управления		Вольт-частотное (V/f) управление, регулирование оптимального возбуждения, векторное управление магнитным потоком или улучшенное управление векторном магнитного потока
	Способ модуляции		Синусоидальная ШИМ, мягкая ШИМ
	Частота несущей ШИМ, кГц		0,7 - 14,5 (устанавливается пользователем)
	Диапазон выходной частоты, Гц		0,2-400
	Допустимый пусковой момент		>200 % / 0,5 Гц
	Увеличение момента		Ручное
	Время разгона/замедления		От 0,01 до 360 с, от 0,1 до 3600с (может быть установлено индивидуально для разгона и замедления
	Характеристики разгона/замедления		Линейная или S-образная характеристика
	Момент торможения	Пост. током	Рабочая частота: 0-120 Гц, время активизации: 0-10 сек., напряжение 0-15 % (регулируется извне)
	Защита двигателя		Электронная тепловая защита (с регулировкой номинального тока)
Сигналы цепей управления	Сигнал задания частоты		0-5 В DC, 0-10 В DC, 0/4-20 мА, с панели управления (блок параметризации).
	Входные сигналы		С помощью параметров 178...184 (присвоение функций входным клеммам) можно выбрать любые 7 сигналов из следующих: предуставки скорости, дистанционная настройка, контактный останов, выбор второй функции, выбор функции входа через клемму 4, выбор толчкового режима, клемма правильного ПИД-регулирования, сигнал завершения отпускания тормоза, внешний тепловой вход, переключение между управлением с панели управления и внешним управлением, переключение V/f, останов выходной мощности, выбор самоблокировки пускового сигнала, команда вращения вперед, команда вращения назад, сброс ошибки, переключение режима управления между пультом управления и сетью, переключение режима управления между сетью и внешним управлением, переключение источника команд, сигнал деблокировки работы преобразователя, блокировка работы внешнего пульта управления.
	Рабочие функции		установка максимальной и минимальной частоты, режим скачкообразного изменения частоты, выбор внешнего теплового входа, автоматический перезапуск после кратковременного исчезновения питания, предотвращение вращения в прямом / обратном направлении, дистанционная настройка, последовательное торжение, вторая функция, выбор скорости, контактный останов, контроль провисания, предотвращение рекуперации, компенсация скольжения, выбор режима работы, функция автономной автоматической настройки, ПИД-регулирование, работа во взаимодействии с ПК (RS-485).
	Выходные сигналы	Рабочее состояние	С помощью параметров 190 и 192 (присвоение функций выходным клеммам) можно выбрать из следующих: преобразователь в работе, максимальная частота достигнута, предупреждение о перегрузке, определение выходной частоты, предварительная сигнализация рекуперативного тормоза, предварительная сигнализация функции электронного термореле, готовность преобразователя к работе, определение выходного тока, определение нулевого тока, нижний предел ПИД-регулирования, верхний предел ПИД-регулирования, выход ПИД-регулирования при вращении вперед / вращении назад, неисправность вентилятора, предварительная сигнализация перегрева радиатора, замедление при кратковременном исчезновении питания, активировано ПИД-регулирование, прерывание выхода ПИД, перезапуск, сигнализация о сроке службы, контроль среднего тока, дистанционный выход, выход сигнализации, выход неисправности, выход неисправности 3, сигнализация таймера техобслуживания
		Аналоговые сигналы	0-10 В DC
Защита	Защитные функции		превышение тока (во время разгона, замедления или при постоянной скорости) перенапряжение (во время разгона, замедления или при постоянной скорости) термозащита преобразователя термозащита двигателя перегрев радиатора ошибка входной фазы короткое замыкание на землю на выходе при запуске разомкнутая фаза на выходе срабатывание внешней термозащиты⁷ неисправность в опциональном блоке ошибка параметра неисправность на внутренней плате сбой соединения с пультом управления количество повторных попыток⁷ ошибка центрального процессора неисправность тормозного транзистора неисправность устройства ограничения пускового тока ошибка коммуникации (преобразователь частоты) неисправность аналогового входа ошибка коммуникации через интерфейс USB ошибка при управлении тормозом*⁷

	Класс защиты		IP 20
Прочее	Охлаждение		Принудительное
	Потеря мощности, Вт		300
	Габаритные размеры (мм)	Ширина	220
		Высота	150
		Глубина	147
	Вес, кг		2

*1 Указанная номинальная мощность двигателя соответствует максимально допустимой мощности при подключении 4-полюсного стандартного двигателя Mitsubishi.

*2Указанная выходная мощность относится к выходному напряжению 440 В.

*3 Значения в скобках действительны для температуры окружающего воздуха максимум 40 °С

*4 Процентная величина нагрузочной способности прибора характеризует отношение тока перегрузки к номинальному выходному току преобразователя частоты. Для повторного применения следует охлаждать преобразователь идвигатель до тех пор, пока их рабочая температура не опустится ниже значения, достигаемого при 100% нагрузке.

*5 Максимальное выходное напряжение не может превышать значение входного напряжения. Настройка выходного напряжения возможна по всему диапазону входного напряжения. Импульсное напряжение на выходе преобразователя остаётся неизменным приблизительно при √2 входного напряжения.

*6 Номинальная входная мощность зависит от значения импенданса на входе (включая кабель и входной дроссель).

*7 При заводской настройке преобразователя эти функции деактивированы.

Mitsubishi Electric информирует о выпуске нового преобразователя частоты серии FR-E700SC-EC со встроенной функцией защитного отключения по крутящему моменту (STO) (соответствует категории останова 0 по IEC 60204-1 и категории 3 по EN 954-1).

Преобразователь частоты FR-E700SC-EC будет выпускаться вместо стандартной модели FR-E700 с конца марта и иметь те же технические характеристики, обновленные включением функции безопасности. С моделью FR-E700SC-EC могут использоваться те же аксессуары, включая коммуникационные аксессуары, фильтры и т.д., что и для стандартной модели E700. Небольшое отличие заключается в увеличении глубины (6 мм) за счет замены винтовых клемм усовершенствованными безвинтовыми пружинными клеммными соединителями.

С встроенными защитными клеммными коробками модель FR-E700SC-EC обладает теми же функциями безопасности, что и модель FR-D700.
