| Выход | Номинальная мощность двигателя, кВт | 2,2 | |
| Выходная мощность, кВА | - | ||
| Номинальный ток, А | 11 | ||
| Перегрузочная способность | 200% от номин. мощности двигателя в течении 3с; 150% в течение 60с | ||
| Напряжение | 3-фазное, от 0В до напряжения питания | ||
| Вход | Напряжение питания | 1-фазное, 200-240В AC, -15%/+10% | |
| Допустимое напряжение питания | 170 - 264В AC при 50/60 Гц | ||
| Частота напряжения питающей сети | 50/60 Гц ± 5% | ||
| Номинальная мощность инвертора, кВА | 5,2 | ||
| Общие характеристики | Способ управления | Вольт-частотное (U/f) управление, оптимальное управление возбуждением, векторное управление или расширенное векторное управление | |
| Способ модуляции | Синусоидальная ШИМ-модуляция, "мягкая" ШИМ-модуляция | ||
| Частота несущей ШИМ, кГц | 0,7...14,5 (устанавливается пользователем) | ||
| Диапазон выходной частоты, Гц | 0,2...400 | ||
| Разрешающая способность ввода частоты | Аналоговая |
0,06 Гц/ 0...50 Гц (соеденительная клемма 2, 4: 0...10 В/10 бит) 0,12 Гц/ 0...50 Гц (соеденительная клемма 2, 4: 0...5 В/9 бит) 0,06 Гц/ 0...50 Гц (соеденительная клемма 4: 0...20 мА/10 бит) |
|
| Цифровая | 0,01 Гц | ||
| Точность задания частоты |
±0,5% от максимальной выходной частоты (при температуре 25 °С ±10 °С) при аналоговом задании; ±0,01% от максимальой выходной частоты при цифровом задании |
||
| Вольт/частотная характеристика |
Базовая частота устанавливается в диапазоне 0...400 Гц; Выбор между характеристикой для постоянного момента вращения и гибкой характеристикой U/f по 5 точкам |
||
| Допустимый пусковой момент | 200 % и более (при 0,5 Гц) при расширеном управлении вектором тока | ||
| Увеличение момента | Ручное регулировка; регулируется в диапазоне 0...30 % | ||
| Время разгона/замедления | 0,01...360 сек.; 0,1...3600с при раздельном регулировании | ||
| Характеристики разгона/замедления | Линейная или S-образная характеристика | ||
| Момент торможения | Генераторный | 20% | |
| Постоянным током |
Регулируются время и усилие торможения, рабочая частота: 0...120 Гц, время активации: 0...10 сек., напряжение: 0...30% (регулируются извне) |
||
| Уровень тока для функции предотвращения опрокидывания | Установка уровня рабочего тока 0...200 %, устанавливается пользователем | ||
| Защита двигателя | Электронная тепловая защита (с регулировкой номинального тока) | ||
| Сигналы цепей управления | Сигнал задания частоты | Аналоговый вход |
Клемма 2: 0...5 В пост. тока, 0...10 В пост. тока клемма 4: 0...5 В пост. тока, 0...10 В пост. тока, 0/4...20 мА |
| Цифровой | Ввод через панель или пульт управления | ||
| Входные сигналы |
С помощью параметров 178...184 (присвоение функций входным клеммам) можно выбрать любые 7 сигналов из следующих:
|
||
| Рабочие функции |
|
||
| Выходные сигналы | Рабочие состояния |
С помощью параметров 190 и 192 (присвоение функций выходным клеммам) можно выбрать из следующих:
|
|
| Аналоговый сигнал | 0...10 В пост. тока | ||
| Пульт управления | Индикация на панели управления или пульте FR-PU07 | Рабочее состояние |
|
| Индикация тревоги | После срабатывания защитной функции дисплей показывает сообщение о неисправности. Сохраняются значение выходного напряжения, выходного тока, частоты, суммарного времени работы и последние 8 сигнализаций. | ||
| Дополнительная индикация на пульте FR-PU07 | Рабочее состояние | Не используется | |
| Интерактивная поддержка оператора | Интерактивная система помощи при возникновении сбоев | ||
| Защита | Защитные функции |
|
|
| Класс защиты | IP 20 | ||
| Прочее | Охлаждение | Принудительное | |
| Потеря мощности, Вт | 115 | ||
| Габаритные размеры, мм | Ширина | 140 | |
| Высота | 150 | ||
| Глубина | 155,5 | ||
| Вес, кг | 2 | ||
*1 Указанная номинальная мощность двигателя соответствует максимально допустимой мощности при подключении 4-полюсного стандартного двигателя Mitsubishi.
*2Указанная выходная мощность относится к выходному напряжению 440 В.
*3 Значения в скобках действительны для температуры окружающего воздуха максимум 40 °С
*4 Процентная величина нагрузочной способности прибора характеризует отношение тока перегрузки к номинальному выходному току преобразователя частоты. Для повторного применения следует охлаждать преобразователь идвигатель до тех пор, пока их рабочая температура не опустится ниже значения, достигаемого при 100% нагрузке.
*5 Максимальное выходное напряжение не может превышать значение входного напряжения. Настройка выходного напряжения возможна по всему диапазону входного напряжения. Импульсное напряжение на выходе преобразователя остаётся неизменным приблизительно при √2 входного напряжения.
*6 Номинальная входная мощность зависит от значения импенданса на входе (включая кабель и входной дроссель).
*7 При заводской настройке преобразователя эти функции деактивированы.

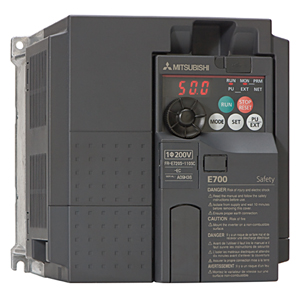

Mitsubishi Electric информирует о выпуске нового преобразователя частоты серии FR-E700SC-EC со встроенной функцией защитного отключения по крутящему моменту (STO) (соответствует категории останова 0 по IEC 60204-1 и категории 3 по EN 954-1).
Преобразователь частоты FR-E700SC-EC будет выпускаться вместо стандартной модели FR-E700 с конца марта и иметь те же технические характеристики, обновленные включением функции безопасности. С моделью FR-E700SC-EC могут использоваться те же аксессуары, включая коммуникационные аксессуары, фильтры и т.д., что и для стандартной модели E700. Небольшое отличие заключается в увеличении глубины (6 мм) за счет замены винтовых клемм усовершенствованными безвинтовыми пружинными клеммными соединителями.
С встроенными защитными клеммными коробками модель FR-E700SC-EC обладает теми же функциями безопасности, что и модель FR-D700.
