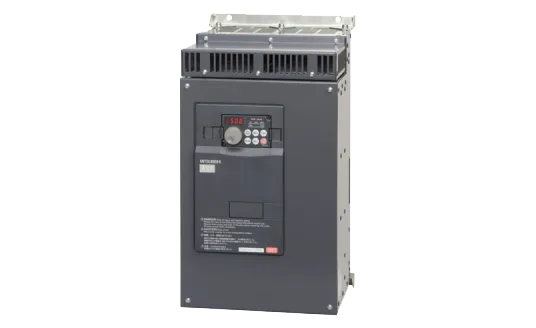

Выход |
Номинальная мощность двигателя, кВт |
200% перегрузочная. способность (ND) |
45 |
Номинальный ток, А |
200% перегрузочная. способность (ND) |
86 |
Выходная мощность [кВА] |
65 |
Перегрузочная способность |
150% номинальной мощности двигателя в течение 60 сек.; 200% - в течение 3 сек. (макс. температура окружающей среды 50°С) |
Напряжение |
3-фазное, от 0 В до напряжения питания |
Диапазон частот |
0,2...400 Гц |
Способ управления |
Синусоидальная ШИМ, мягкая ШИМ |
Рекуперативный тормозной момент |
100% непрерывно / 150% для 60 сек. |
Вход |
Напряжение питания |
трехфазное, 380–480 В, –15%/+10% |
Диапазон напряжений |
323–528 В при 50/60 Гц |
Частота напряжения питания |
50 / 60 Гц ± 5% |
Номинальная входная мощность [кВА] |
80 |
Технические данные управления |
Способ управления |
U/f -регулирование, расширенное управление вектором потока, бессенсорное векторное управление или векторное управление (при наличии опционального блока FR-A7AP) *6 |
Способ модуляции |
Синусоидальная ШИМ-модуляция, "мягкая" ШИМ-модуляция |
Разрешающая способность задания частоты |
Аналоговый ввод |
0,015 Гц/ 0...50 Гц (соединительная клемма 2, 4: 0...10 В/12 бит)
0,03 Гц/ 0...50 Гц (соединительная клемма 2, 4: 0...5 В/11 бит, клемма 1: от -10 до±10 В/12 бит)
0,06 Гц/ 0...50 Гц (соединительная клемма 1: от 0 до ±5 В/11 бит) |
Дискретный ввод |
0,01 Гц |
Точность частоты |
±0,2% от макс. выходной частоты (при температуре 25 °С ±10 °С) при аналоговом задании;
±0,01% от макс. выходной частоты (с помощью поворотного регулятора) при цифровом задании |
Характеристики "напряжение-частота" |
Базовая частота устанавливается в диапазоне 0...400 Гц;
Выбор между характеристикой для постоянного момента вращения и гибкой характеристикой U/f по 5 точкам
|
Пусковой крутящий момент |
200%, 0,3 Гц (0,4-3,7 К), 150%, 0,3 Гц (5,5 К или выше) (при бессенсерном векторном управлении или векторном управлении) |
Увеличение крутящего момента |
Ручное повышение крутящего момента |
Время разгона / замедления |
0; 0,1 до 3600с (возможна индивидуальная настройка), можно выбрать линейную или S-образную характеристику разгона/замедления, а также ускорение/замедление компенсации люфта.
|
Характеристики разгона / замедления |
Линейная или S-образная, выбирается пользователем |
Момент торможения |
Рабочая частота (0...120 Гц), время работы (0...10 сек.) и рабочее напряжение (0...30%) могут свободно регулироваться. Торможение постоянным током можно также активировать через цифровой ввод. |
Рабочий уровень ограничения тока |
Установка уровня рабочего тока 0...200 %, устанавливается пользователем
|
Защита двигателя |
Электронное реле защиты двигателя (номинальный ток регулирует пользователь)
|
Предельный уровень крутящего момента |
Возможна настройка предельного значения крутящего момента (от 0 до 400%) |
Управляющие сигналы для работы |
Сигнал задания частоты |
аналоговый ввод |
клемма 2: 4:0-5 В пост. тока, 0-10 В пост., 0/4-20 мА клемма 1: 0 до ±5 В пост., от 0 до ±10 В пост. тока |
дискретный ввод |
Ввод с помощью поворотной ручки панели управления или прибора параметризации. Четырёхразрядный двоично-десятичный или 16-битный двоичный (если используется опция FR-A7AX) |
Пусковой сигнал |
Отдельные сигналы для вращения вперёд и вращения назад. Можно выбрать вход автоматической самоблокировки пускового сигнала (3-проводный вход). |
Входные сигналы |
Общие |
С помощью параметров 178...189 (присвоение функций
входным клеммам) можно выбрать любые 12 сигналов из следующих:
- выбор скорости вращения
- дистанционная настройка
- контактный останов
- выбор второй функции
- выбор третьей функции
- выбор функции входа через клемму 4
- выбор толчкового режима
- выбор автоматического перезапуска после кратковременного исчезновения питания
- подхват вращающегося двигателя
- вход внешнего термореле
- сигнал деблакировки работы преобразователя (подключение FR-HC/FR-CV)*10
- подключение FR-HC (распознание кратковременного исчезновения питания)*10
- сигнал блокировки управления с панели управления (PU)/внешнего управления
- Внешнее включение торможения постоянным током
- клемма деблокировки ПИД-регулирования
- сигнал завершения отпускания тормоза,
- переключение между управлением с панели управления (PU) и внешним управлением
- выбор нагрузочной характеристики
- повышение крутящего момента при вращении вперед/назад
- переключение U/f
- зависящее от нагрузки переключение частоты
- переключение на S-образную характеристику разгона/замедления
- предварительное возбуждение
- останов выходной мощности
- выбор самоблокировки пускового сигнала
- изменение режима управления
- выбор предела крутящего момента
- внешний вход активации автонастройки при запуске
- выбор смещения 1, 2 крутящего момента *6
- переключение между П и ПИ-регулированием
- нитераскладочная функция*5
- команда вращение вперёд
- команда вращения назад
- сброс преобразователя
- вход для терморезистора с положительным ТКС
- переключение ПИД при вращении вперёд-назад
- переключение режима управления между PU и NET
- переключение режима управления между NET и внешним управлением
- переключение источника команд
- сигнал арифметического знака *6
- стирание импульсов отклонения *6
- отключение выхода после исчезновения магнитного потока*11
|
Ввод серии импульсов |
100 тыс. ипм./с |
Выходные сигналы |
Рабочие состояния |
С помощью параметров 190 и 196 (присвоение функций
выходным клеммам) можно выбрать любые 7 сигналов из следующих:
- преобразователь работает
- максимальная частота
- кратковременное исчезновение питания /пониженное напряжение
- предупреждение о перегрузке
- определение выходной частоты (скорости)
- второй выход определения частоты (скорости)
- третий выход определения частоты (скорости)
- предварительная сигнализация рекуперативного тормоза *10
- предварительная сигнализация функции электронного термореле
- режим управления с пульта управления (PU)
- преобразователь готов к работе
- определение выходного тока
- определение нулевого тока
- нижний предел ПИД-регулирования
- верхний предел ПИД-регулирования
- выход ПИД при вращении вперёд-вращении назад
- переключение МС1 между питанием от преобразователя и непосредственным питанием от сети
- переключение МС2 между питанием от преобразователя и непосредственным питанием от сети
- переключение МС3 между питанием от преобразователя и непосредственным питанием от сети
- завершение ориентации*6
- ошибка положения *6*11
- запрос отпускания тормоза
- выход неисправности вентилятора
- предварительная сигнализация перегрева радиатора
- преобразователь работает/имеется пусковая команда
- замедление при кратковременном исчезновении питания
- активировано ПИД-регулирование
- перезапуск
- прерывание выхода ПИД
- готовность к регулированию положения*11
- сигнализация о сроке службы
- выход сигнализации 1,2,3 (сигнал отключения мощности)
- интервал обновления среднего значения экономии энергии
- контроль среднего тока
- сигнализация таймера техобслуживания
- дистанционный выход
- выход вращения вперёд*6
- выход вращения назад*6
- выход низкой скорости
- определение крутящего момента
- выход состояния рекуперации*6
- автонастройка при запуске завершена
- завершение позиционирования*6
- выход лёгкой неполадки и выход сигнализации
- выход типа "открытый коллектор" (5 точек), релейный выход (2 точки) и код сигнализации преобразователя можно вывести (4 бит) через открытый коллектор
|
Если используется опция FR-A7AY, FR-A7AR |
В дополнение к вышеуказанным режимам работы можно также использовать параметры 313-319 (присвоение функций 7 дополнительным выходным клеммам), с помощью которых можно присвоить следующие четыре сигнала: срок службы конденсаторов управляющего контура, срок службы конденсаторов главного контура, срок службы охлаждающего вентилятора, срок службы контура ограничения пускового тока (Для расширительных клемм FR-A7AR может быть выбрана только положительная логика)
|
Выход серии импульсов |
50 тыс. имп./с |
Аналоговый выход |
С помощью параметра 54 для выбора функции клеммы FM (вывод серии импульсов) и параметра 158 для выбора функции клеммы АМ (аналоговый выход) вы можете выбрать любые из следующих сигналов: выходная частота, ток двигателя (установившееся или пиковое значение), коэффициент нагрузки функции электронного термореле, входная мощность, выходная мощность, измеритель нагрузки, ток возбуждения двигателя, выход опорного напряжения, коэффициент нагрузки двигателя, эффект экономии энергии, режим рекуперативного торможения*5, заданное значение ПИД, измеренное значение ПИД, выход функции контроллера*5, выходная мощность двигателя, команда крутящего момента, команда тока, создающего крутящий момент, контроль крутящего момента. |
Индикация |
Дисплей блока управления (FR-PU07/FR-DU07) |
Рабочее состояние |
- выходная частота
- ток двигателя (длительное значение)
- выходное напряжение
- заданное значение частоты
- скорость вращения
- крутящий момент двигателя
- перегрузка, выходное напряжение промежуточного звена (установившееся или пиковое значение)
- коэффициент нагрузки функции электронного термореле
- входная мощность
- выходная мощность
- измеритель нагрузки
- ток возбуждения двигателя
- суммарное время включенного питания
- фактическое время работы
- коэффициент нагрузки двигателя
- суммарная энергия
- эффект экономии энергии
- суммарная экономия энергии
- режим рекуперативного торможения*10
- заданное значение ПИД
- измеренное значение ПИД
- рассогласование ПИД
- контроль клемм ввода-вывода преобразователя
- индикация опциональных входных клемм*7
- индикация опциональных выходных клемм*7
- состояние встроенных опций*8
- состояние назначения клемм*8
- команда крутящего момента
- команда тока, создающего крутящий момент
- импульс обратной связи*6
- выходная мощность двигателя
|
Определение сигнализации |
После срабатывания защитной функции дисплей показывает сообщение о неисправности. В памяти сохраняются входное напряжение, выходной ток, частота, суммарное время работы и 8 последних ошибок.
|
Интерактивная поддержка оператора |
Интерактивная поддержка при управлении и поиске неисправностей с помощью справочной функции*8 |
Защита |
Защитные функции |
- перегрузка по току во время разгона
- перегрузка по току во время постоянной скорости
- перегрузка по току во время замедления
- перенапряжение во время разгона
- перенапряжение во время постоянной скорости
- перенапряжение во время постоянной скорости
- перенапряжение во время замедления
- сработала термозащита преобразователя
- сработала термозащита двигателя
- перегрев радиатора
- кратковременное исчезновение питания
- пониженное напряжение
- сбой входной фазы
- перегрузка двигателя
- перегрузка по току из-за которого замыкания на землю на выходной стороне
- короткое замыкание на выходе
- перегрев элемента главного контура
- сбой выходной фазы
- сработало внешнее термореле*9
- сработал терморезистор с положительным ТКС*9
- сигнализация опции
- ошибка параметра
- панель управления PU отсоединена
- превышение числа попыток перезапуска*9
- сигнализация ЦП
- короткое замыкание питания панели управления
- короткое замыкание питания панели управления
- короткое замыкание вывода питания 24 В пост.т., превышение величины контроля выходного тока*9
- сигнализация контура ограничения пускового тока
- сигнализация коммуникации (преобразователь)
- ошибка USB*10
- ошибка замедления при реверсировании*9
- ошибка аналогового ввода
- неисправность вентилятора
- перегрузка по току предотвращение опрокидывания
- перенапряжение предотвращения опрокидывания
- предварительная сигнализация рекуператиного торможения*10
- предварительная сигнализация функции электронного термореле
- останов PU
- сигнализация таймера техобслуживания*7*9
- сигнализация тормозного транзистора*10
- сбой записи параметров
- ошибка копирования
- панель управления заблокирована
- сигнализация копирования параметров
- индикация предела скорости
- нет сигнала от экодера*6*9
- превышение скорости*6*9
- превышение частоты вращения*6*9
- превышение ошибки позиционирования*6*9
- ошибка фазы экодера*6*9
- превышение тока в блоке рекуперации*11
- неисправность в контуре рекуперации*11
- термозащита для транзистора блока рекуперации*11
- неисправность в контуре рекуперации*9*11
|
Класс защиты |
Прочее |
Охлаждение |
Вентиляторное |
Класс защиты |
IP 00 |
Потеря мощности [кВт] |
2,36 |
Размеры, мм |
Ширина |
470 |
Высота |
700 |
Глубина |
368 |
Вес преобразователя [кг] |
83 |
