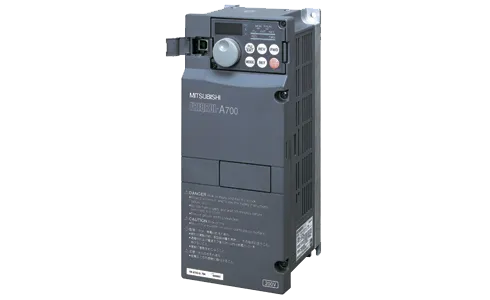

Выход | Номинальная мощность двигателя, кВт*1 | 120% перегр. способн. (SLD) | 550 |
150% перегр. способн. (LD) |
500 |
||
200% перегр. способн. (ND) |
450 |
||
250% перегр. способн. (HD) | 400 | ||
Номинальный ток, А *3 | 120% перегр. способн. (SLD) | 1094 | |
150% перегр. способн. (LD) |
962 |
||
200% перегр. способн. (ND) | 866 | ||
250% перегр. способн. (HD) | 770 | ||
Выходная мощность [кВА] *2 | SLD |
834 |
|
LD | 733 | ||
ND | 660 | ||
HD | 587 | ||
Номинальный ток перегрузки [A] *4 | SLD | 110% от номинальной мощности электродвигателя в течение 60 с; 120% в течение 3 с (макс. температура окружающего воздуха 40°С) обратные характеристики времени | |
LD | 120% от номинальной мощности электродвигателя в течение 60 с; 150% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени | ||
ND | 150% от номинальной мощности электродвигателя в течение 60 с; 200% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени | ||
HD | 200% от номинальной мощности электродвигателя в течение 60 с; 250% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени | ||
Напряжение*5 | Трехфазное переменное напряжение, от 0 В до трехфазного переменного напряжения, от 0 В до напряжения питания | ||
Диапазон частот | 0,2...400 Гц | ||
Рекуперативный тормозной момент |
10% крутящего момента / непрерывно |
||
Вход | Напряжение питания | Трехфазное, 380–500 В, 15%/+10% | |
Диапазон напряжений | 323–550 В при 50/60 Гц | ||
Частота напряжения питания | 50 / 60 Гц ± 5% | ||
Номинальная входная мощность [кВА]*6 | SLD |
833 |
|
LD | 733 | ||
ND | 660 | ||
HD | 587 | ||
Технические данные управления | Способ управления | Мягкая ШИМ / ШИМ с высокой несущей частотой (возможен выбор между управлением по характеристике U/f, расширенным векторным управлением магнитного потока и бессенсорным векторным управлением) / векторное управление (если используется опция FR–A7AP) | |
Разрешающая способность задания частоты | Аналоговый ввод |
0,015 Гц / 0…50 Гц (клемма 2,4:0…10В/12 бит) 0,03 Гц / 0…50 Гц (клемма 2,4:0…5 В/11 бит, 0…20 мА/11бит, клемма 1: –10…+10 В/12 бит) 0,06 Гц / 0…50 Гц(клемма 1:0...±5В/11 бит) |
|
Цифровой ввод | 0,01 Гц | ||
Точность частоты |
± 0,2% от максимальной выходной частоты (диапазон температуры 25° ± 10°С) через аналоговый ввод ± 0,01% от заданной выходной частоты (через цифровой ввод) |
||
Характеристики "напряжение-частота" | Выбор между постоянным крутящим моментом, переменным крутящим моментом или опциональными гибкими 5-точечными характеристиками U/f | ||
Пусковой крутящий момент | 200% 0,3 Гц (0,4 К … 3,7 К), 150% 0,3 Гц (5,5 К или выше) при бессенсорном векторном управлении или векторном управлении) | ||
Повышение крутящего момента | Ручное повышение крутящего момента | ||
Время разгона/замедления | 0; 0,1 … 3600 с (возможна индивидуальная настройка), можно выбрать линейную или S - образную характеристику разгона/замедления, а также ускорение/замедление компенсации люфта | ||
Характеристики разгона/замедления | Линейная или S-образная, выбирается пользователем | ||
Торможение постоянным током | Рабочую частоту (0…120 Гц), время работы (0…10 с) и рабочее напряжение (0…30%)можно настроить индивидуально. Торможение постоянным током можно также активировать через цифровой ввод. | ||
Рабочий уровень ограничения тока | Возможна настройка рабочего уровня тока ( от 0 до 220%), а также выбор, должна ли использоваться эта функция | ||
Защита двигателя | Электронное реле защиты двигателя (номинальный ток регулирует пользователь) | ||
Предельный уровень крутящего момента | Возможна настройка предельного значения крутящего момента (от 0 до 400%) | ||
Управляющие сигналы для работы | Значение частоты | Аналоговый ввод | Ввод с помощью поворотной ручки панели управления или прибора параметризации |
Цифровой ввод | Четырехразрядный двоично-десятичный или 16-битный двоичный (если используется опция FR-A7AX) | ||
Пусковой сигнал | Отдельные сигналы для вращения вперед и вращения назад. Можно выбрать вход автоматической самоблокировки пускового сигнала (3-проводной вход) | ||
Входные сигналы | Общие |
С помощью параметров 178…189 (присвоение функций входным клеммам) можно выбрать любые 12 сигналов из следующих:
|
|
Ввод серии импульсов | 100 тыс. имп./с | ||
Выходные сигналы | Рабочее состояние |
С помощью параметров 190…196 (присвоение функций выходными клеммами) можно выбрать любые 7 сигалов из следующих:
Выход типа "открытый коллектор" (5 точек), релейный выход (2 точки) и код сигнализации преобразователя можно вывести (4 бит) через открытый коллектор |
|
Если используется опция FR-A7AY, FR-A7AR |
В дополнение к вышеуказанным режимам работы можно также использовать параметры 313-319 (присвоение функций 7 дополнительным выходным клеммам), с помощью которых можно привоить следующие четыре сигнала: срок службы конденсаторов управляющего контура, срок службы конденсаторов главного контура, срок службы охлаждающего вентилятора, срок службы контура ограничения пускового тока (для расширительных клемм FR-A7AR может быть выбрана только положительная логика) |
||
Выход серии импульсов | 50 тыс. имп./с | ||
Аналоговый выход |
С помощью параметра 54 для функции клеммы FM (вывод серии импульсов) и параметра 158 для выбора функции клеммы АМ (аналоговый выход) вы можете выбрать любые из следующих сигналов:
|
||
Индикация |
Дисплей блока упрвления (FR-PU07/FRDU07)
|
Рабочее состояние |
|
Определение сигнализации | После срабатывания защитной функции дисплей показывает сообщение о неисправности. В памяти сохраняются выходное напряжение, выходной ток, частота, суммарное время работы и последние 8 сигнализаций | ||
Интерактивная поддержка оператора | Интерактивная поддержка при управлении и поиске неисправностей с помощью справочной функции | ||
Прочее | Охлаждение | Вентиляторное охлаждение | |
Класс защиты *7 | IP20 | ||
Потеря мощности [кВт] | SLD | 13,2 | |
LD | 11,5 | ||
ND | 9,3 | ||
HD | 8,1 | ||
Вес преобразователя [кг] | 370 | ||
Вес реактора [кг] |
85 |
||
Размеры (ШхВхГ) мм |
995х1580х440 |
