FR-A740-07700-EC

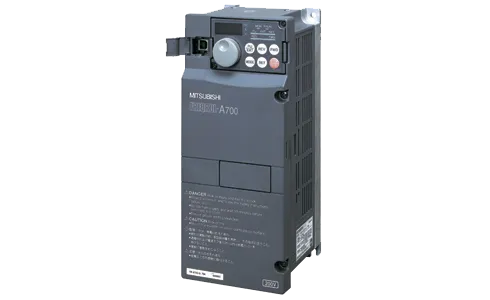

FR-A740-07700-EC - Трехфазный преобразователь частоты

  • Номинальный ток: 770 А
  • Номинальная мощность: 315 кВт
  • Напряжение питания: 3х380...500 В
  • Выходное напряжение: Трехфазное
  • Диапазон выходной частоты: 0,2...400 Гц
Выход Номинальная мощность двигателя, кВт *1 120% перегр. способн. (SLD) 400
150% перегр. способн. (LD) 355
200% перегр. способн. (ND) 315
250% перегр. способн. (HD) 280
Номинальный ток, А *3 120% перегр. способн. (SLD) 770
150% перегр. способн. (LD) 683
200% перегр. способн. (ND) 610
250% перегр. способн. (HD) 547
Выходная мощность [кВА] *2 SLD 587
LD 521
ND 465
HD 417
Номинальный ток перегрузки [A] *4 SLD 110% от номинальной мощности электродвигателя в течение 60 с; 120% в течение 3 с (макс. температура окружающего воздуха 40°С) обратные характеристики времени
LD 120% от номинальной мощности электродвигателя в течение 60 с; 150% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени
ND 150% от номинальной мощности электродвигателя в течение 60 с; 200% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени
HD 200% от номинальной мощности электродвигателя в течение 60 с; 250% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени
Напряжение *5 Трехфазное переменное напряжение, от 0 В до трехфазного переменного напряжения, от 0 В до напряжения питания
Диапазон частот 0,2...400 Гц
Рекуперативный тормозной момент 10% крутящего момента/непрерывно
Вход Напряжение питания Трехфазное, 380–500 В,  15%/+10%
Диапазон напряжений 323–550 В при 50/60 Гц
Частота напряжения питания 50/60 Гц ± 5%
Номинальная входная мощность [кВА] *6 SLD 586
LD 520
ND 465
HD 417
Технические данные управления Способ управления Мягкая ШИМ / ШИМ с высокой несущей частотой (возможен выбор между управлением по характеристике U/f, расширенным векторным управлением магнитного потока и бессенсорным векторным управлением) / векторное управление (если используется опция FR–A7AP)
Разрешающая способность задания частоты Аналоговый ввод

0,015 Гц / 0…50 Гц (клемма 2,4:0…10В/12 бит)

0,03 Гц / 0…50 Гц (клемма 2,4:0…5 В/11 бит, 0…20 мА/11бит, клемма 1: –10…+10 В/12 бит)

0,06 Гц / 0…50 Гц (клемма 1:0...±5В/11 бит)

Цифровой ввод 0,01 Гц
Точность частоты

± 0,2% от максимальной выходной частоты (диапазон температуры 25° ± 10°С) через аналоговый ввод

± 0,01% от заданной выходной частоты (через цифровой ввод)

Характеристики "напряжение-частота" Выбор между постоянным крутящим моментом, переменным крутящим моментом или опциональными гибкими 5-точечными характеристиками U/f
Пусковой крутящий момент 200% 0,3 Гц (0,4 К … 3,7 К), 150% 0,3 Гц (5,5 К или выше) при бессенсорном векторном управлении или векторном управлении)
Повышение крутящего момента ручное повышение крутящего момента
Время разгона/замедления 0; 0,1 … 3600 с (возможна индивидуальная настройка), можно выбрать линейную или S - образную характеристику разгона/замедления, а также ускорение/замедление компенсации люфта
Характеристики разгона/замедления Линейная или S-образная, выбирается пользователем
Торможение постоянным током Рабочую частоту (0…120 Гц), время работы (0…10 с) и рабочее напряжение (0…30%)можно настроить индивидуально. Торможение постоянным током можно также активировать через цифровой ввод.
Рабочий уровень ограничения тока Возможна настройка рабочего уровня тока ( от 0 до 220%), а также выбор, должна ли использоваться эта функция
Защита двигателя Электронное реле защиты двигателя (номинальный ток регулирует пользователь)
Предельный уровень крутящего момента Возможна настройка предельного значения крутящего момента (от 0 до 400%)
Управляющие сигналы для работы Значение частоты Аналоговый ввод Ввод с помощью поворотной ручки панели управления или прибора параметризации
Цифровой ввод Четырехразрядный двоично-десятичный или 16-битный двоичный (если используется опция FR-A7AX)
Пусковой сигнал Отдельные сигналы для вращения вперед и вращения назад. Можно выбрать вход автоматической самоблокировки пускового сигнала (3-проводной вход)
Входные сигналы Общие

С помощью параметров 178…189 (присвоение функций входным клеммам) можно выбрать любые 12 сигналов из следующих:

  • предуставки скорости;
  • дистанционная настройка; контактный останов;
  • выбор второй функции;
  • выбор третьей функции;
  • выбор функции через клемму 4;
  • выбор толчкового режима;
  • выбор автоматического перезапуска после кратковременного исчезновения питания;
  • подхват вращающего двигателя;
  • вход внешнего термореле;
  • сигнал деблокировки работы преобразователят (подключение FR-HC/FR-CV);
  • подключение FR-HC (распознание кратковременного исчезновения питания);
  • сигнал блокировки управления с панели управления (PU) / внешнего управления;
  • внешнее включение торможение постоянным током;
  • клемма деблокировки ПИД-регулирования, сигнал завершения отпускания тормоза;
  • переключение между управлением с панели управления (PU) и внешним упралением;
  • выбор нагрузочной характеристики, повышение крутящего момента при вращении взад/вперед;
  • переключение U/f;
  • зависящее от нагрузки переключение частоты;
  • переключение на S-образную характеристику разгона/замедления;
  • предварительное возбуждение;
  • останов выходной мощности;
  • выбор самоблокировки пускового сигнала;
  • изменение режима упраления; выбор предела крутящего момента;
  • внешний вход активации автонастройки при запуске;
  • выбор смещения 1,2 крутящего момента;
  • переключение между П- и ПИ-регулированием;
  • команда вращения вперед;
  • команда вращения назад;
  • сброс преобразователя;
  • вход для терморезистора с положительным ТКС;
  • переключение ПИД при вращении вперед-назад;
  • переключение между PU и NET;
  • переключение режима управления между NET и внешним управлением;
  • преключение источника команд.
Ввод серии импульсов 100 тыс. имп./с
Выходные сигналы Рабочее состояние

С помощью параметров 190…196 (присвоение функций выходными клеммами) можно выбрать любые 7 сигналов из следующих:

  • преобразователь работает;
  • максимальная частота;
  • кратковременное исчезновение питания / пониженное напряжение;
  • предупреждение о перегрузке;
  • определение выходной частоты (скорости);
  • второй вход определения частоты (скорости);
  • третий выход определения частоты (скорости);
  • предварительная сигнализации рекуперативного тормоза;
  • предварительная сигнализация функции электронного термореле;
  • режим управления с пульта управления (PU);
  • преобразователь готов к работе;
  • определение выходного тока;
  • определение нулевого тока;
  • нижний предел ПИД-регулирования;
  • верхний редел ПИД-регулирования;
  • выход ПИД при вращении вперед - назад;
  • переключение MC1 между питанием от преобразователя и непосредственным питанием от сети;
  • переключение МС2 между питанием от преобразователя и непосредственным питанием от сети;
  • переключение МС3 между питанием от преобразователя и непосредственным питанием от сети;
  • завершение ориентации;
  • запрос отпускания тормоза;
  • выход неисправности вентилятора;
  • предварительная сигнализация перегрева радиатора; преобразователь работает / имеется пусковая команда;
  • замедление при кратковременном исчезновении питания;
  • активировано ПИД-регулирование;
  • перезапуск;
  • прерывание выхода ПИД;
  • сигнализация о сроке службы;
  • выход сигнализации 1,2,3 (сигнал отключения мощности);
  • интервал обновления среднего значения экономии энергии;
  • контроль среднего тока;
  • сигнализация таймера техобслуживания;
  • дистанционный выход;
  • выход вращения вперед;
  • выход вращения назад;
  • выход низкой скорости;
  • определение крутящего момента;
  • выход состояния рекуперации;
  • автонастройка при запуске завершена;
  • завершение позиционирования;
  • выход легкой неполадки и выход сигнализации.

Выход типа "открытый коллектор" (5 точек), релейный выход (2 точки) и код сигнализации преобразователя можно вывести (4 бит) через открытый коллектор

Если используется опция FR-A7AY, FR-A7AR

В дополнение к вышеуказанным режимам работы можно также использовать параметры 313-319 (присвоение функций 7 дополнительным выходным клеммам), с помощью которых можно привоить следующие четыре сигнала:

срок службы конденсаторов управляющего контура, срок службы конденсаторов главного контура, срок службы охлаждающего вентилятора, срок службы контура ограничения пускового тока (для расширительных клемм FR-A7AR может быть выбрана только положительная логика)

Выход серии импульсов 50 тыс. имп./с
Аналоговый выход

С помощью параметра 54 для функции клеммы FM (вывод серии импульсов) и параметра 158 для выбора функции клеммы АМ (аналоговый выход) вы можете выбрать любые из следующих сигналов:

  • выходная частота;
  • ток двигателя (установившееся или пиковое значение);
  • выходное напряжение;
  • заданное значение частоты;
  • рабочая скорость;
  • крутящий момент двигателя;
  • выходное напряжение промежуточного звена (установившееся или пиковое значение);
  • коэффициент нагрузки функции электронного термореле;
  • входная мощность;
  • измеритель нагрузки;
  • ток возбуждения двигателя;
  • выход опрного напряжения;
  • коэффициент нагрузки двигателя;
  • эффект экономии энергии; режим рекуперативного торможения;
  • заданное значение ПИД;
  • измеренное значение ПИД;
  • выходная мощность двигателя;
  • команда крутящего момента;
  • команда тока;
  • создающего крутящий момент;
  • контрль крутящего момента.
Индикация

Дисплей блока упрвления (FR-PU07/FRDU07)

Рабочее состояние
  • Выходная частота;
  • ток двигателя (установившееся или пиковое значение);
  • выходное напряжение;
  • заданное заначение частоты;
  • скорость вращения;
  • крутящий момент двигателя;
  • перегрузка;
  • выходное напряжение промежуточного звена (установившееся или пиковое значение);
  • коэффициент нагрузки функции электронного термореле;
  • входная мощность;
  • выходная мощность;
  • измеритель нагрузки;
  • ток возбуждения двигателя;
  • суммарное время включенного питания;
  • фактическое время работы;
  • коэффициент нагрузки двигателя;
  • суммарная энергия;
  • эффект экономии энергии;
  • режим рекуперативного торможения;
  • заданное значение ПИД;
  • рассогласование ПИД;
  • контроль клемм ввода-вывода преобразователя;
  • индикация опциональных входных клемм;
  • индикация опциональных выходных клемм;
  • состояние встроенных опций;
  • состояние назначения клемм;
  • команда крутящего момента;
  • команда тока;
  • создающего крутящий момент;
  • импульс обратной связи;
  • выходная мощность двигателя.
Определение сигнализации После срабатывания защитной функции дисплей показывает сообщение о неисправности. В памяти сохраняются выходное напряжение, выходной ток, частота, суммарное время работы и последние 8 сигнализаций
Интерактивная поддержка оператора Интерактивная поддержка при управлении и поиске неисправностей с помощью справочной функции
Прочее Охлаждение Вентиляторное охлаждение
Класс защиты *7 IP20
Потеря мощности [кВт] SLD 8,6
LD 8,0
ND 7,0
HD 6,5
Вес преобразователя [кг] 260
Вес реактора [кг]
50
Размеры (ШхВхГ) мм
790х1330х440
