Однофазные реле напряжения

Однофазные реле напряжения РН-101 и РН-111 предназначены для защиты однофазной нагрузки от недопустимых колебаний сетевого напряжения. Имеют широкий диапазон регулировок, в том числе регулировку задержки включения для защиты холодильного, компрессорного и кондиционерного оборудования.

Во всех реле напряжения коэффициент возврата (гистерезис) около 5В. Диапазон работоспособности наших реле напряжения - 30-150% от номинального напряжения. При глубоких посадках, а также при резком повышении напряжения автоматически вводится ускорение срабатывания реле. Реле напряжения обеспечивают автоматическое включение нагрузки после восстановления параметров напряжения с определенной выдержкой времени. Реле напряжения малогабаритны и имеют небольшой вес.

Могут применяться как самостоятельные коммутационные аппараты, так и управляющие другими коммутационными аппаратами, например, магнитными пускателями.

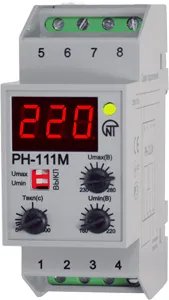

Однофазное реле напряжения РН-111М

Модернизированное реле напряжения РН-111. Помимо основной задачи, защиты потребителя от недопустимых перепадов напряжения электрической сети, имеет ряд дополнительных функций:

  • цифровой индикатор напряжения (функция вольтметр), времени включения, кодов аварий, программируемых параметров;
  • dip-переключатели, позволяющие организовать следующие режимы работы:
  • реле напряжения с контролем верхнего и нижнего порога;
  • реле минимального напряжения;
  • реле максимального напряжения;
  • реле времени с функцией контроля.
Имеет уменьшенные габариты - 2 модуля S.


Однофазное реле напряжения РН-111

Имеет все функции реле напряжения РН-101, но выполнено в корпусе с креплением на стандартную DIN-рейку. Защищает потребителей любой мощности:

  • при мощности нагрузки до 3,5 кВт (до 16 А) отключение производится непосредственно выходными контактами реле, включенными в разрыв питания нагрузки;
  • при мощности, превышающей 3,5 кВт (16 А) отключение производится магнитным пускателем соответствующей мощности (МП в комплект не входит), в разрыв питания катушки которого включены выходные контакты реле.


Реле напряжения РН-101М

Реле напряжения «вилка-розетка» модернизированное. Имеет улучшенные эргономические данные, современный дизайн. Контактная группа – евростандарт.

Добавлены дополнительные опции:

  • цифровой многофункциональный индикатор;
  • автомат токовой защиты отходящих цепей;
  • встроенные фильтры для защиты от импульсных и ВЧ перенапряжений.

Может служить прекрасным дополнением к существующим защитам в виде сетевых фильтров и ИБП.


Однофазное реле напряжения РН-101

Однофазное реле напряжения РН-101 является по сути самостоятельным коммутационным аппаратом. Включается непосредственно в сетевую розетку, а нагрузка включается в розеточный разъем реле. Защищает нагрузку мощностью до 3,5 кВт (до 16 А) от недопустимых колебаний напряжения в сети. Имеет три независимые регулировки:

  • порог срабатывания по минимальному напряжению (160–210 В);
  • порог срабатывания по максимальному напряжению (230–280В);
  • время автоматического повторного включения (5–900 сек).

Для исключения излишнего срабатывания реле при незначительных и/или кратковременных посадках напряжения предусмотрена фиксированная временная задержка при срабатывании по минимальному напряжению.

Реле имеет световую индикацию наличия напряжения в сети и наличия напряжения на выходе реле.


Мощное реле напряжения РН-102

РН-102 предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью нагрузки до 6,5 кВт (до 32 А) при недопустимых колебаниях напряжения сети с автоматическим повторным включением после восстановления параметров сети.
