Программное обеспечение OWEN Logic

Алгоритм функционирования реле ОВЕН ПР определяется программой пользователя, которая создается в среде "OWEN Logic". В качестве языка программирования среда использует язык функциональных блоков, который полностью соответствует стандарту МЭК 61131-3.

Преимущества

  • Колличество используемых ФБ – 450 штук (зависит от модификации);
  • Возможность создавать свои блоки (макросы);
  • Наличие режима симуляции;
  • Наличие внутренних переменных для упрощения составления схем;
  • Автоматическое обновление встроенного ПО для ОВЕН ПР;
  • Имеется возможность распечать схему или сохранить в документ;
  • Выведена полная информация об используемых ресурсах;
  • Постоянное развитие ПО;
  • Полностью русско-язычный интерфейс.

Обзор функций и функциональных блоков

  • Логические функци («И», «ИЛИ», НЕ», и т.д.);
  • Арифметические функции и функции сравнения;
  • Счетчики, триггеры;
  • Блоки временных задержек;
  • Формирователи сигналов;
  • Блоки работы с битами;
  • Блоки работы с часами реального времени.

Пример работы в среде OWEN Logic

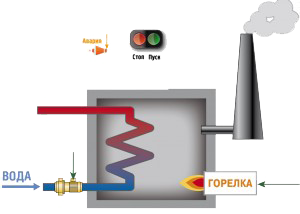

В качестве примера рассмотрим простую задачу управления некой абстрактной котельной. Она состоит насоса, горелки, кнопок управления, датчика пожара, аварийной кнопки и сигнальной лампы. По нажатию на кнопку "Старт" должен включиться насос, а с некоторой задержкой должна заработать горелка. По нажатию кнопки "Стоп" горелка должна прекратить работы, а с некоторой задержкой должен выключиться насос. Если срабатывает датчик пожара или включили аварийную кнопку, то работа прекращается (аналогично нажатию на кнопку "Стоп"), и не может быть возобновлена пока эти сигналы не исчезнут (пожар потушен, кнопка выключена). Так же необходимо организовать удаленный контроль и мониторинг.

Котельная Что получилось
