Комплект для программирования прибора ОВЕН ПР

Программирование ОВЕН ПР возможно только с помощью комплекта для программирования ПР-КП10 или ПР-КП20. Один комплект может быть использован для программирования неограниченного количества приборов линейки.

Без ПР-КП записать программу в прибор невозможно.

В комплект ПР-КПх входит:

  • Преобразователь ПР-КП10 или ПР-КП20 (не требует внешнего питания).
  • Кабель КС5 для подключения к COM-порту ПК (для ПР-КП10) или USB 2.0 типа A-B (для ПР-КП20).
  • Кабель КС8 для подключения к ОВЕН ПР.


Комплект для программирования ОВЕН ПР-КП10

  Характеристика Значение
разъем СОМ DB9
температурный диапазон 0..+50
эксплуатируется при относительной влажности 80% при 35° С (без конденсации влаги)
скорость обмена 9600
кабели 1) КС5 (удилинительный)
2) КС8 (RJ12-RJ12 (1м))
питание внешний источник питания не требуется
корпус на Din-рейку (36х90х58)

Комплект для программирования ОВЕН ПР-КП20

  Характеристика Значение
разъем USB2.0
температурный диапазон -20..+50
эксплуатируется при относительной влажности 95% при 35° С (без конденсации влаги)
скорость обмена 9600
кабели 1)USB 2.0 типа A-B (1,5м)
2) КС8 (RJ12-RJ12 (1м))
питание внешний источник питания не требуется
корпус (50х35х22)

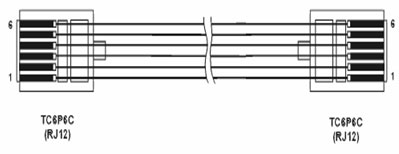

Кабель КС8

Тип разъема 1 Тип разъема 2 Что с чем соединяет Комментарий
RJ12 RJ12 ПР110 ПР-КП10, ПР-КП20 Отдельно не продается
1)Tx, 2)Rx, 3)+5 B, 4)n/a, 5)+24 B, 6)GND

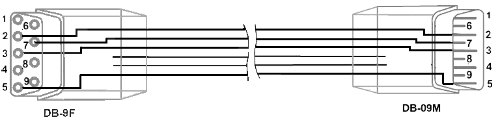

Кабель КС5 (Кабель удлинительный RS-232) DB9M - DB9F (КУВФ.685621.480.108)

Тип разъема 1 Тип разъема 2 Что с чем соединяет Комментарий
DB9F DB9M COM-Порт ПК ПР-КП10 Отдельно не продается
