TMdrive-MVe2
    Материалы для скачивания
  • TMdriveMVe2 (.PDF, 3522.3 kb.)

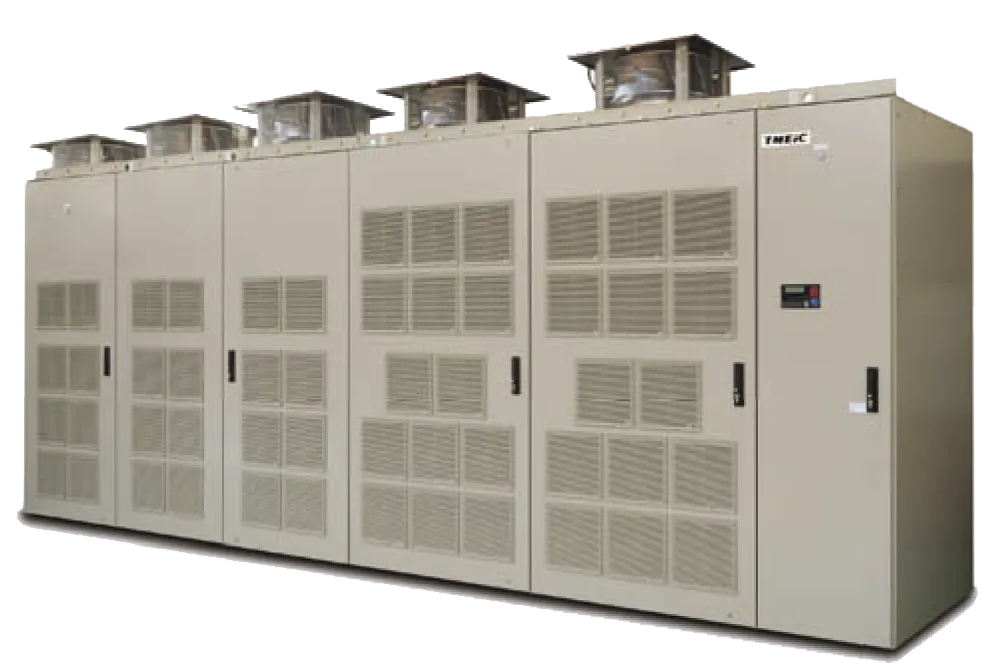

TMdrive-MVe2 - рекуперативный преобразователь частоты среднего напряжения.


Повышенная производительность

Стандартный режим эксплуатации позволяет рекуперировать энергию торможения. Высокая динамика благодаря быстрому ускорению и торможению. Бессенсорное векторное управление обеспечивает высокую производительность и стабильность работы.


Экономия затрат на установку и обслуживание

Габариты преобразователя частоты – самые компактные среди устройств данного класса. TMdrive-MVe2 имеет очень малую площадь основания и высоту, за счет чего обеспечивается экономичность транспортировки и установки. Благодаря использованию пленочных конденсаторов и вентилятора, изготовленного по технологии Long Life, значительно уменьшены эксплуатационные расходы.


Экономия электроэнергии

Применение преобразователя частоты уменьшает энергозатраты. Кроме того, TMdrive-MVe2 отличается высокой эффективностью.


Слабое воздействие на питающую сеть

TMdrive-MVe2 отличается низким уровнем гармонических искажений и малыми бросками пусковых токов. Высокий коэффициент мощности способствует уменьшению затрат на электроэнергию и снижению требований к питающей сети.


Простота эксплуатации и устранения неисправности

Функция автоматической настройки сокращает время ввода в эксплуатацию. Предусмотрена возможность простого и точного центрального управления несколькими электродвигателями.


Улучшенная производительность

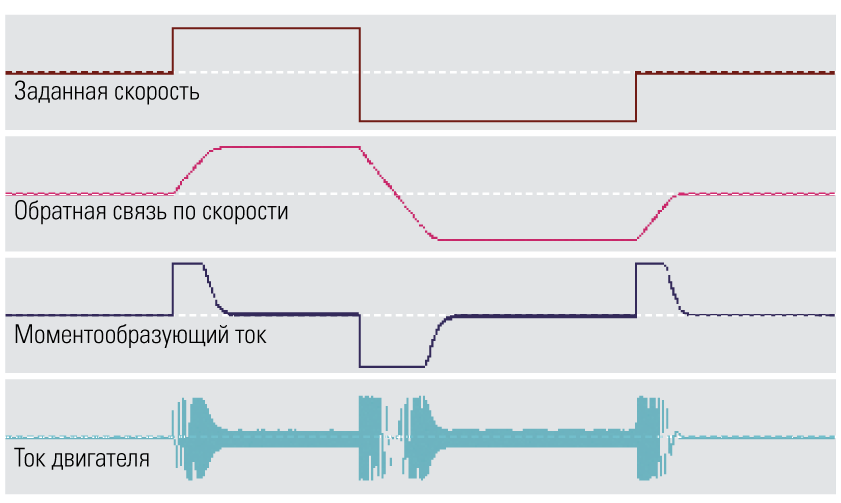

Возможность повышения динамики

  • Стандартная функция регенеративного торможения с возвратом энергии обеспечивает быстрое ускорение и замедление с малым временем реакции на сигнал изменения скорости.


Стабильное регулирование скорости без датчика скорости

  • Не требуется датчик скорости. Вследствие этого повышается надежность оборудования.
  • Бессенсорное векторное управление с использованием математической модели обеспечивает стабильное регулирование скорости.
  • Для тех областей применения, где требуется большой пусковой момент, предусмотрено и векторное управление с использованием датчиков скорости (опционно).
  • Имеется функция автоматической настройки.

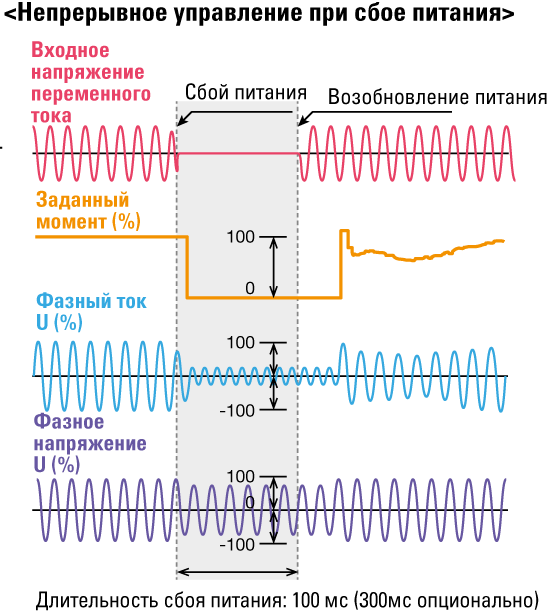

Надежная работа в нестабильных сетях

  • Широкий диапазон возможностей преобразователя частоты при работе со слабыми/нестабильными питающими сетями. Номинальное напряжение подается на выход даже при кратковременном пропадании напряжения в электросети. (Диапазон ограничивается только перегрузочной способностью).
  • Способность поддержания непрерывности электроснабжения при кратковременном сбое питания предусмотрена в течение 2 сек. Если продолжительность сбоя не превышает указанный временной интервал, выходной момент уменьшается до нуля без отключения, а затем восстанавливается после возобновления подачи питания.
  • После прекращения функционирования вследствие сбоя питания в течение 2 секунд или более длительного интервала времени может быть выполнен автоматический перезапуск (перезапуск с нуля или с самоподхватом).


Расширенные возможности

  • Поскольку выходной ток TMdrive-MVe2 содержит крайне низкий уровень гармоник, влияние пульсаций момента может быть проигнорировано. Подавляя колебания момента, вызванные резонансом механических систем, достигается стабильная работа машин.

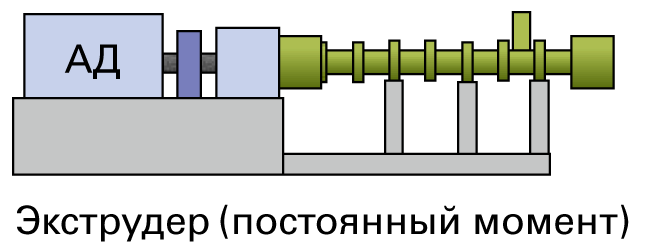

  • TMdrive-MVe2 поддерживает работу с постоянным моментом таких машин как экструдеры или мешалки; механизмов, требующих большого пускового момента; конвейеры, поршневые компрессоры, и т. д. А также механизмов требующих регенерацию энергии торможения.
  • TMdrive-MVe2 можно использовать в качестве устройства плавного пуска электродвигателя в областях применения с большой инерцией механизма, где может существовать проблема падения напряжения питания, поддержания пусковой частоты и т. п. при пуске двигателя от сети общего пользования.
  • Также возможно управление синхронными электродвигателями (по заказу).


Малое время восстановления работоспособности в случае выхода из строя

  • Благодаря использованию выкатных инверторных ячеек СПР составляет не более 30 минут.



Экономия затрат на установку и обслуживание


Наиболее компактные габариты среди устройств данного класса

  • Компактность конструкции TMdrive-MVe2 значительно снижает стоимость монтажа (для классов до 6600 В/3000 кВА высота корпуса составляет 2100 мм).

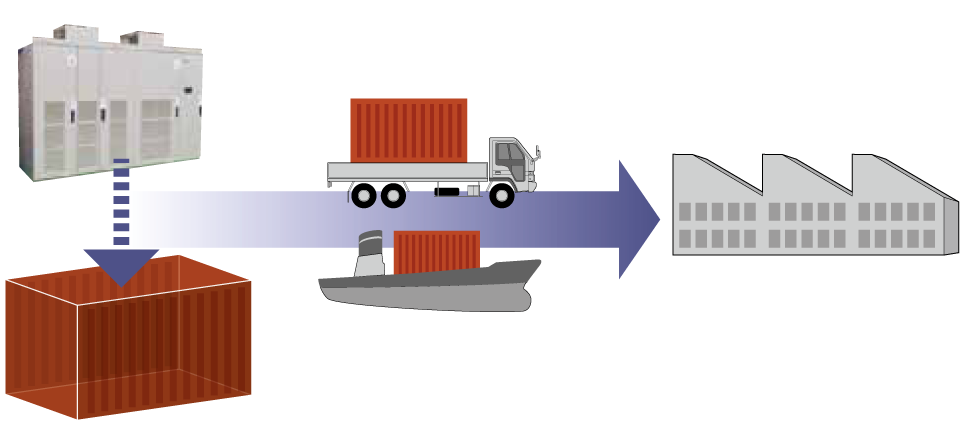

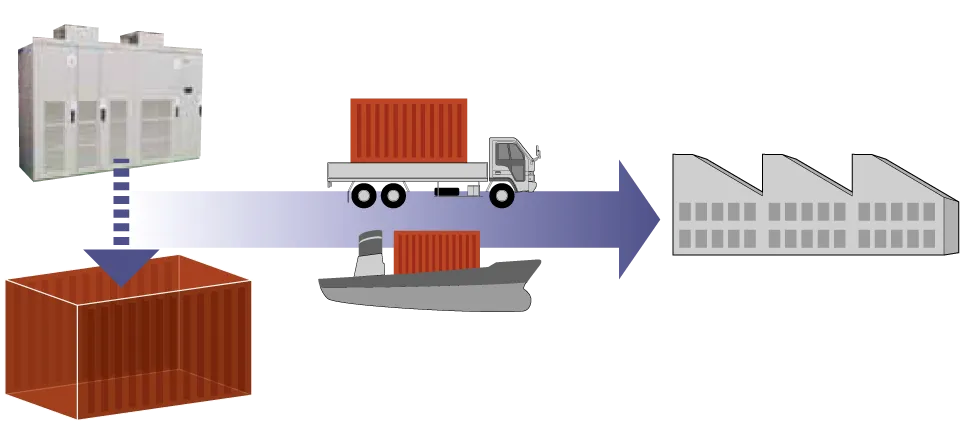

  • Преобразователи до 6,6 кВ/1600 кВА можно транспортировать в виде одного шкафа, что упрощает перевозку, выгрузку и установку.
  • Так как оборудование транспортируется в собранном виде, процедура монтажа проста и надежна.
  • При экспорте за рубеж малая высота корпуса позволяет осуществлять транспортировку в стандартных контейнерах, что также позволяет сократить транспортные расходы.
  • TMdrive-MVe2 рассчитан на техническое обслуживание со стороны передней панели, поэтому для установки требуется сравнительно небольшое пространство.
  • Поскольку входной трансформатор и корпус преобразователя частоты располагаются рядом, не требуется дополнительная прокладка кабелей.


Уменьшенная нагрузка на систему кондиционирования воздух

  • Компактность конструкции TMdrive-MVe2 значительно снижает стоимость монтажа (для классов до 6600 В/3000 кВА высота корпуса составляет 2100 мм).

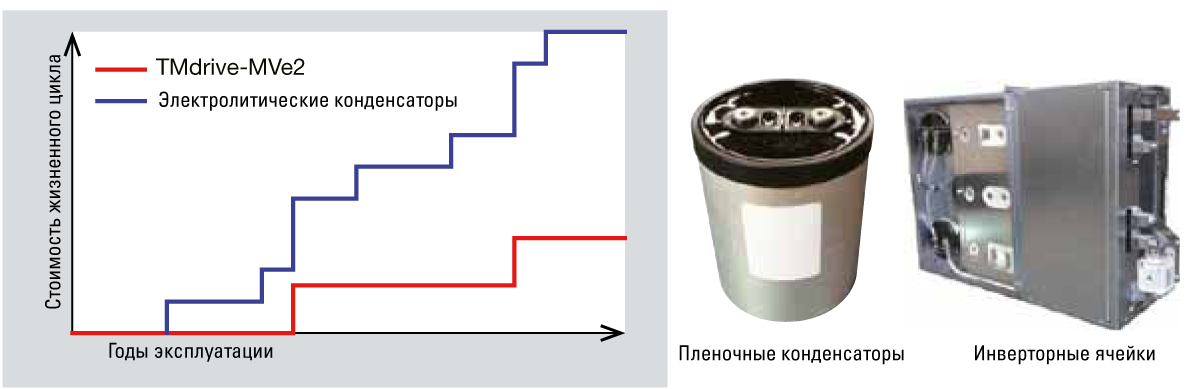

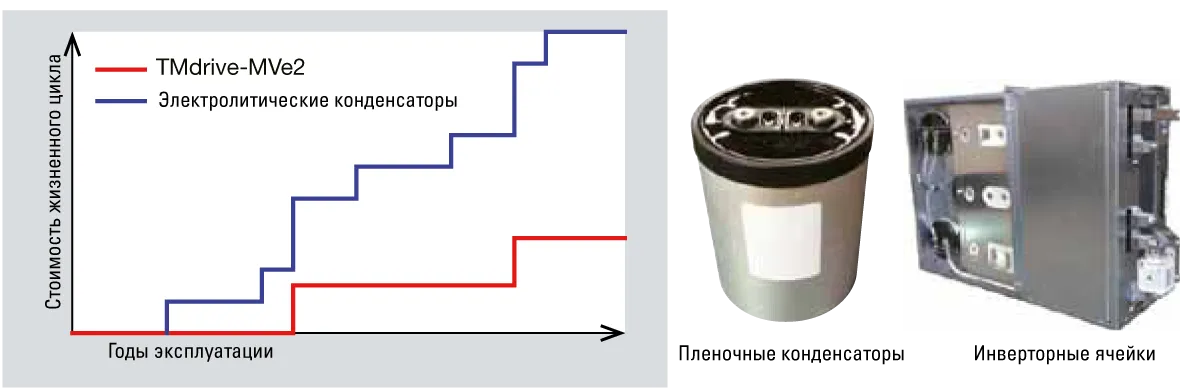

  • В звене постоянного тока преобразователя частоты используются пленочные конденсаторы не требующие обслуживания и замены длительное время, что существенно снижает стоимость жизненного цикла преобразователя частоты. Обычные ПЧ: 7 лет. MVe2 не менее 15 лет.
  • Усовершенствованные вентиляторы выполненные по технологии Long Life сокращают затраты на обслуживание. Обычные модели: 3 года. MVe2: не менее 7 лет.


Уменьшение затрат на обслуживание

  • В звене постоянного тока преобразователя частоты используются пленочные конденсаторы не требующие обслуживания и замены длительное время, что существенно снижает стоимость жизненного цикла преобразователя частоты. Обычные ПЧ: 7 лет. MVe2 не менее 15 лет.
  • Усовершенствованные вентиляторы выполненные по технологии Long Life сокращают затраты на обслуживание. Обычные модели: 3 года. MVe2: не менее 7 лет.


Работа с существующими электродвигателями

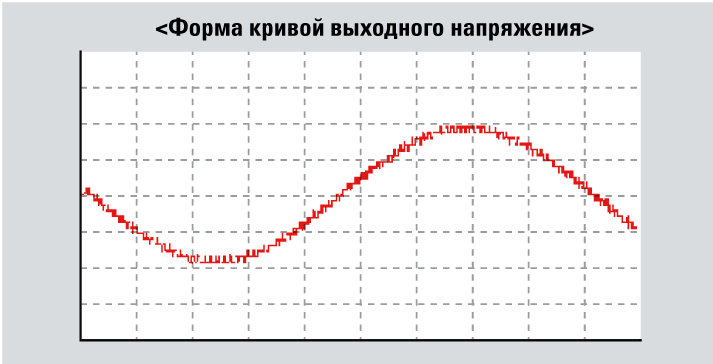

  • Многоуровневая ШИМ обеспечивает форму кривой выходного напряжения, близкую к синусоиде.Благодаря применению патентованного алгоритма управления сдвигом не требуются выходные фильтры. Электродвигатели не требуют защиты от перенапряжения. Данный преобразователь частоты можно легко использовать с существующими электродвигателями без понижения мощности двигателей и повышения первоначальных затрат.


Простая схема управления

  • Для подключения контрольных цепей используются самозажимные клеммы, имеющие высокую надежность и упрощающие подключение. Также предусмотрены клеммы для кольцевых обжимных наконечников (опционно).



Экономия электроэнергии


Энергосбережение за счет регулирования скорости

  • В устройствах с переменным моментом – таких как вентиляторы, насосы или воздуходувки – работа преобразователей частоты с переменной скоростью позволяет добиться существенного снижения потребления электроэнергии по сравнению с работой при постоянной скорости от сети общего пользования (50 или 60 Гц).
  • При использовании регулирования скорости электродвигателя в таких устройствах, как вентиляторы, насосы или воздуходувки: Объем воздуха (расход) ∝ скорость.
    Требуемая мощность ∝ скорость. Например, если требуется 80% объема (расхода) воздуха, то путем регулирования скорости можно добиться существенной экономии мощности: требуемая мощность = (80%)3 ≈ 50%

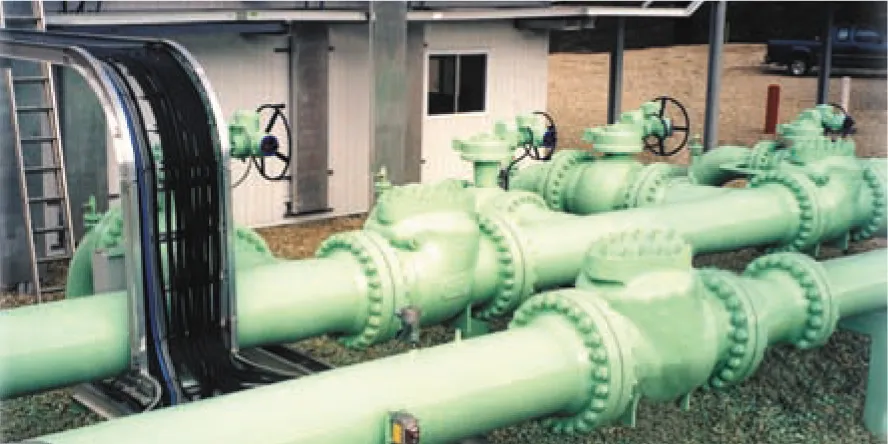

Насосные станции


Котельные

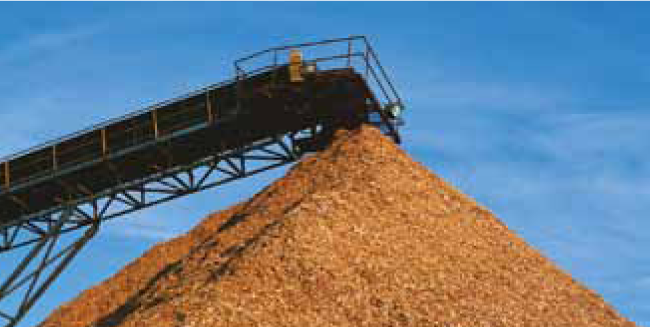

Конвейеры



Возврат регенерируемой энергии в сеть

  • Функция регенерации энергии обеспечивает быструю остановку механизмов с большой инерцией. Во время торможения энергия вращения возвращается источнику питания, что способствует уменьшению энергопотребления и затрат на электроэнергию.


Высокая эффективность

  • TMdrive-MVe2 имеет малые коммутационные потери элементов силовой схемы. Малые входные токовые гармоники не только уменьшают потери, но и способствуют повышению эффективности оборудования в целом, устраняя необходимость в фильтрах подавления гармоник или конденсаторах, улучшающих коэффициент мощности. Система привода с регулируемой скоростью TMdrive-MVe2 обеспечивает КПД преобразования 97%.
