Повторитель интерфейса
    Материалы для скачивания
  • Скачать (.GIF, 13.7 kb.)

Модуль Невод+П используется для увеличения нагрузочной способности линии цифрового последовательного интерфейса RS-485. Установка одного повторителя позволяет добавить в линию дополнительно до 256 модулей. Кроме этого, Невод+П обеспечивает гальваническую развязку линии RS-485 с защитой от короткого замыкания.

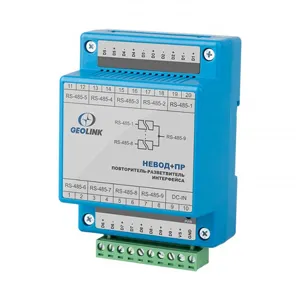

Модуль выполнен в пластмассовом корпусе, устанавливается на DIN-рейку, имеет две колодки контактов для быстрого подключения кабелей питания и интерфейса.

Области применения

  • Системы диспетчеризации
  • Системы распределенного сбора данных
  • АСУТП
  • Гальваническая изоляция сегментов протяженных сетей RS-485


Особенности и преимущества

  • Гальваническая изоляция RS-485/485
  • Автоматическое определение скорости обмена
  • Скорость обмена до 115 кбит/с
  • Монтаж на DIN-рейку
  • Простота конфигурирования
  • Невысокая стоимость


Технические характеристики

Входной интерфейс RS-485, разъем - DB9 female
Выходной интерфейс RS-485, разъем - клеммная колодка
Количество портов RS-485 2
Макс. скорость передачи данных 115 кбит/с
Гальваническая изоляция 3000 В
Сигналы RS-485 Data+/-
Напряжение питания от 10 до 30 В
Потребляемая мощность не более 2 Вт
Время наработки на отказ 300 000 часов
Габаритные размеры 110х70х50 мм
Способ установки DIN-рельс 35х7.5 мм
Масса 0.2 кг
