Модуль измерения тока
    Материалы для скачивания
  • Скачать (.GIF, 11.6 kb.)

Модуль измерения тока и напряжения представляет собой модификацию модуля Невод+М, предназначенную для измерения силы переменного тока и напряжения в силовых цепях электрооборудования (ВРУ, щитах автоматики и управления исполнительными устройствами). Используется для диспетчерского и операторского удаленного контроля режимов работы оборудования и качества электроснабжения, защиты питаемого оборудования от бросков напряжения и перекоса фаз.

Модуль Невод+ТН позволяет проводить одновременные измерения переменных токов и напряжений фаз промышленной сети по трем линиям переменного тока.

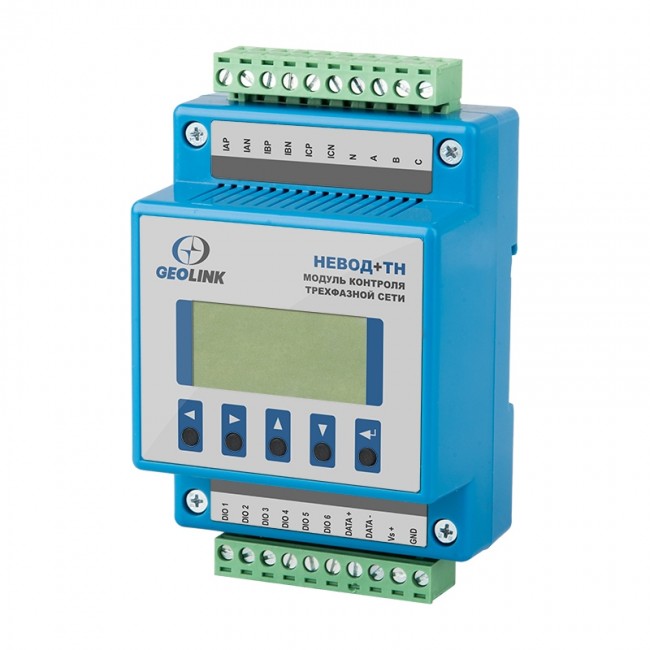

Выполнен в пластмассовом корпусе, устанавливается на DIN-рейку, имеет две колодки контактов для быстрого подключения кабелей питания и интерфейса.

Области применения

  • Контроль линий питания электросилового оборудования и исполнительных механизмов
  • Контроль работы ВРУ
  • Диспетчеризация трансформаторных подстанций
  • Диспетчеризация теплопунктов, КНС и ВНС
  • Автоматизация удаленных объектов
  • Одиночные водяные, нефтяные и газовые скважины
  • Насосные и нефтеперекачивающие станции
  • Станции коррозионной защиты
  • Устройства местной индикации для датчиков
  • Устройство защитного отключения нагрузки


Особенности и преимущества

  • Измерение параметров промышленной сети переменного тока
  • Три канала измерения переменного тока и три канала измерения переменного напряжения
  • Непосредственное подключение к распространенным трансформаторам тока и промышленной сети
  • Дискретные входы/выходы: 6/6 каналов (выбор режима из меню)
  • Работает как УЗО, предохраняя нагрузку от бросков напряжений, пропаданий и перекоса фаз
  • Обмен по интерфейсу RS-485 на скоростях 9600-38400 бит/с
  • Протокол: Advantech ADAM 4017,4050, ModBus RTU
  • Возможность местного управления нагрузкой
  • Монтаж на DIN-рейку
  • Простота конфигурирования
  • Невысокая стоимость
  • Вариантное исполнение без индикатора и клавиатуры


Технические характеристики

Количество входов по току 3
Количество входов по напряжению 3+нейтраль
Диапазон входных токов 0…1 А
Диапазон входных напряжений 40…300 В
Основная погрешность измерение тока: менее 2%
измерение напряжения: менее 0,5%
Логические уровни логический "0": 1 В < 1,7 B
логическая "1": 3,9…30 В
Количество дискретных входов/выходов, тип 6, открытый коллектор
Интерфейс обмена данными RS-485
Скорость обмена 9600 / 19200 / 38400 бит/с
Протяженность линии интерфейса до 1200 м
Протокол Advantech ADAM 4017, 4050, Modbus RTU
Напряжение питания (допустимое) от 10 до 30 В
Потребляемая мощность не более 1 Вт
Габаритные размеры 110х70х50 мм
Способ установки DIN-рельс 35х7.5 мм
Масса 0.2 кг
