Конвертер интерфейса
    Материалы для скачивания
  • Скачать (.GIF, 11.8 kb.)

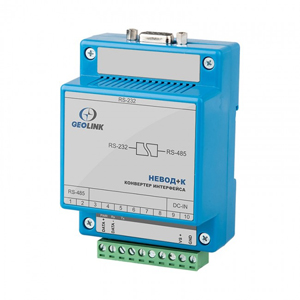

Модуль Невод+К предназначен для преобразования сигналов цифровых последовательных интерфейсов RS-232 и RS-485.

Невод+К обладает функцией автоматического контроля направления передачи данных. Кроме этого, модуль обеспечивает гальваническую развязку линии RS-485 с защитой от короткого замыкания.

Модуль выполнен в пластмассовом корпусе, устанавливается на DIN-рейку, имеет одну колодку контактов и разъем DB9 для быстрого подключения кабелей питания и интерфейса.

Области применения

  • Системы диспетчеризации
  • Системы распределенного сбора данных
  • АСУТП
  • Удлинение интерфейса RS-232
  • Гальваническая изоляция сегментов протяженных сетей


Особенности и преимущества

  • Гальваническая изоляция RS 232/485
  • Автоматическое определение скорости обмена
  • Скорость обмена до 115 кбит/с
  • Монтаж на DIN-рейку
  • Простота конфигурирования
  • Невысокая стоимость


Технические характеристики

Входной интерфейс RS-232, разъем - DB9 female
Выходной интерфейс RS-485, разъем - клеммная колодка
Количество портов RS-485 1
Гальваническая изоляция 3000 В
Макс. скорость передачи данных 115 кбит/с
Сигналы RS-485 Data+/-
Напряжение питания от 10 до 30 В
Потребляемая мощность не более 2 Вт
Время наработки на отказ 300 000 часов
Габаритные размеры 110х70х50 мм
Способ установки DIN-рельс 35х7.5 мм
Масса 0.2 кг
