Стабилизированные источники питания предназначены для питания маломощных электрических приборов и устройств в составе промышленных измерительных комплексов. Источники питания преобразуют напряжение промышленной сети (220 В, 50 Гц) в постоянное напряжение 12 и 24 В.
Источники питания AGP-12-2 и AGP-24-1 относятся к импульсному типу. Для удобства монтажа источники питания имеют 4 параллельных гальванически не развязанных стабилизированных выхода постоянного напряжения 12 В / 24 В (модели AGP-12-2 / AGP-24-1) с максимальным суммарным током нагрузки 2 А / 1 А (AGP-12-2 / AGP-24-1) и светодиодной индикацией наличия выходного напряжения. Источник питания типа AGP-24-0.03х2 - линейного типа, имеет 2 изолированных выхода постоянного напряжения 24 В с максимальным током нагрузки 30 мА.

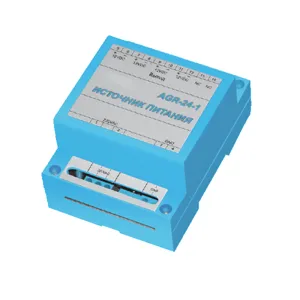

Приборы выполнены в пластмассовом корпусе, в котором установлена печатная плата. На крышке размещены шильдик с названием и параметрами прибора и светодиоды. Крышка имеет окна для подключения входных и выходных цепей прибора через винтовые клеммные соединители, установленные на печатной плате. Приборы имеют защелку для крепления к стандартной DIN-рейке.
Области применения
Особенности и преимущества
Технические характеристики
| AGP-12-2 | AGP-24-1 | AGP-24-0.03х2 | |
|---|---|---|---|
| Тип | импульсный | линейный | |
| Номинальное входное напряжение | 220 В ± 20% | ||
| Частота питающей сети | 50 Гц | ||
| Количество выходов постоянного тока | 4 не изолированных | 2 изолированных | |
| Номинальное выходное напряжение | 12 В | 24 В | 2х24 В |
| Максимальный ток нагрузки | 2 А | 1 А | 2х30 мА |
| Допустимый температурный диапазон | -20…+60°C * | ||
| Габаритные размеры | 96х70х50 мм | ||
| Тип DIN-рейки | 35х7.5 мм | ||
| Масса | 0.2 кг | ||
*Возможна работа от -40°C с некоторым ухудшением параметров.
