Линейка устройств "Невод" - это удобная аппаратная платформа для создания "легких" систем автоматики, распределенного сбора данных, дистанционного управления, диспетчеризации. В ее состав входят все модули, необходимые для компоновки шкафов автоматики - модули сбора данных, связи, питания. Особенно эффективно с точки зрения соотношения функциональность/цена применение устройств "Невод" при объединении в систему нескольких территориально распределенных объектов с небольшим объемом автоматизации на каждом. Например, это может быть сеть скважин (водяных, нефтяных) или сеть городских объектов (дома, ЦТП, ТП).
Модули линейки имеют единый конструктив, полную совместимость по электрическим параметрам и протоколам связи. Все устройства изготавливаются в пластиковом корпусе с креплением на DIN-рейку. Для связи модулей используется интерфейс RS-485 с открытым ASCII-протоколом. Использование беспроводных каналов связи, совместимость с распространенным оборудованием КИПиА, оптимизация под малые объекты автоматизации дает существенные конкурентные преимущества этому оборудованию - простоту разработки, быстроту внедрения, масштабируемость.
Радиомодем Невод предназначен для передачи и приема цифровой информации при работе в составе распределенных сетей телеметрии, управления и автоматизации технологических процессов.
Модем Невод GSM представляет собой программно-управляемое приемно-передающее устройство, преобразующее сигналы стандартных последовательных интерфейсов RS-232 или RS-485 в радиочастотные посылки и обратно. Конфигурирование таблицы параметров осуществляется через последовательный интерфейс до установки на объекте; в процессе работы управление АТ-командами не требуется.
Радиомодемы "Невод" комплектуются штыревыми J-образными антеннами АШ-433 с усилением 3 dB или пятиэлементными направленными антеннами АН5-433 с усилением 8 dB.
Невод+М предназначен для использования в распределенных сетях сбора данных и управления технологическими процессами на основе интерфейса RS-485. Совместим с модулями ADAM.

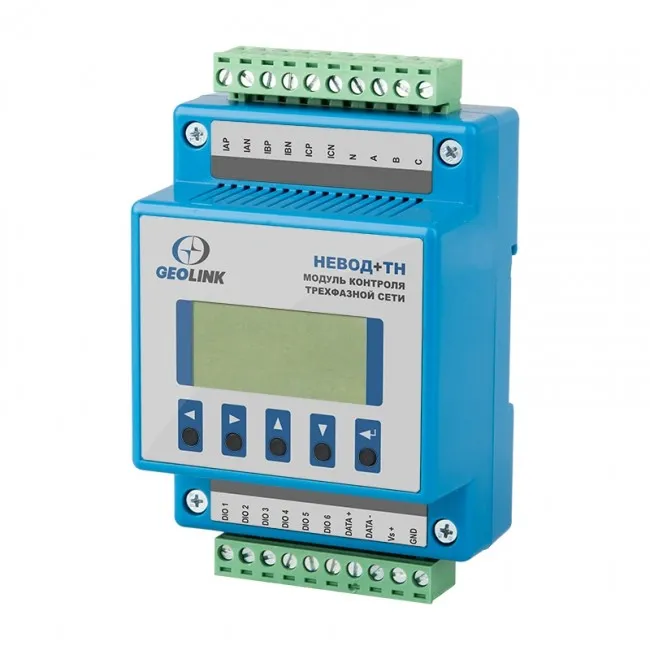

Модуль Невод+ТН позволяет проводить одновременные измерения переменных токов и напряжений фаз промышленной сети по трем линиям переменного тока.
Наличие модуля защиты позволяет значительно снизить частоту выходов из строя как цифрового измерительного оборудования, так и датчиков из-за грозовых разрядов, наводок и бросков напряжения в сети.
Модуль Невод+Р используется для управления исполнительными механизмами и оборудованием с током потребления по управляющей цепи не более 5А. Используется совместно с оборудованием, имеющим слаботочные дискретные выходы типа "открытый коллектор".

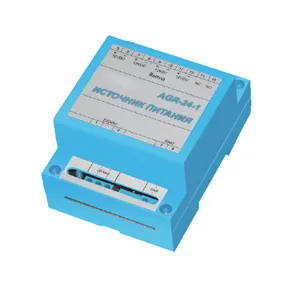

Источники питания AGP-12-2 и AGP-24-1 относятся к импульсному типу. Для удобства монтажа источники питания имеют 4 параллельных гальванически не развязанных стабилизированных выхода постоянного напряжения 12 В / 24 В (модели AGP-12-2 / AGP-24-1) с максимальным суммарным током нагрузки 2 А / 1 А (AGP-12-2 / AGP-24-1) и светодиодной индикацией наличия выходного напряжения. Источник питания типа AGP-24-0.03х2 - линейного типа, имеет 2 изолированных выхода постоянного напряжения 24 В с максимальным током нагрузки 30 мА.

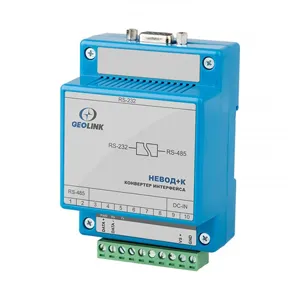

Модуль Невод+К предназначен для преобразования сигналов цифровых последовательных интерфейсов RS-232 и RS-485.
Модуль выполнен в пластмассовом корпусе, устанавливается на DIN-рейку, имеет две колодки контактов для быстрого подключения кабелей питания и интерфейса.
