FR-E740-026-EC
Купить в наличии за 239 085 KZT

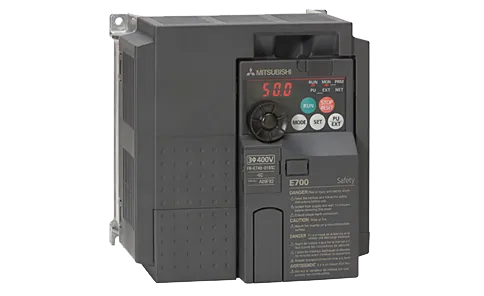

FR-E740-026-EC - Трехфазный преобразователь частоты

  • Номинальная мощность: 0,75 кВт
  • Номинальный ток: 2,6 А
  • Напряжение питания: Трехфазное 380...480 В
  • Выходное напряжение: Трехфазное
  • Диапазон выходной частоты: 0,2...400 Гц
Выход Номинальная мощность двигателя, кВт*1 0,75
Номинальная мощность инвертора, кВА*2 2,0
Номинальный ток, А*3 2,6 (2,2)
Перегрузочная способность*4 150% от номин. мощности двигателя в течении 60с; 200% в течении 3с
Напряжение*5 3-фазное, от 0В до напряжения питания
Вход Напряжение питания 3-фазное, 380...480В AC, -15%/+10%
Допустимое напряжение питания 325...528В AC при 50/60 Гц
Частота напряжения питающей сети 50/60 Гц ± 5%
Номинальная мощность инвертора, кВА*6 2,5
Общие характеристики Способ управления Вольт-частотное (V/f) управление, регулирование оптимального возбуждения, векторное управление магнитным потоком или улучшенное управление векторном магнитного потока
Способ модуляции Синусоидальная ШИМ, мягкая ШИМ
Частота несущей ШИМ, кГц 0,7 - 14,5 (устанавливается пользователем)
Диапазон выходной частоты, Гц 0,2-400
Допустимый пусковой момент >200 % / 0,5 Гц (улучшенное управление векторном магнитного потока)
Увеличение момента Ручное
Время разгона/замедления От 0,01 до 360 с, от 0,1 до 3600с (может быть установлено индивидуально для разгона и замедления
Характеристики разгона/замедления Линейная или S-образная характеристика
Момент торможения Пост. током Рабочая частота: 0-120 Гц, время активизации: 0-10 сек., напряжение 0-15 % (регулируется извне)
Защита двигателя Электронная тепловая защита (с регулировкой номинального тока)
Сигналы цепей управления Сигнал задания частоты 0-5 В DC, 0-10 В DC, 0/4-20 мА, с панели управления (блок параметризации).
Входные сигналы

С помощью параметров 178...184 (присвоение функций входным клеммам) можно выбрать любые 7 сигналов из следующих:

  • предуставки скорости,
  • дистанционная настройка,
  • контактный останов,
  • выбор второй функции,
  • выбор функции входа через клемму 4,
  • выбор толчкового режима,
  • клемма правильного ПИД-регулирования,
  • сигнал завершения отпускания тормоза,
  • внешний тепловой вход,
  • переключение между управлением с панели управления и внешним управлением,
  • переключение V/f,
  • останов выходной мощности,
  • выбор самоблокировки пускового сигнала,
  • команда вращения вперед,
  • команда вращения назад,
  • сброс ошибки,
  • переключение режима управления между пультом управления и сетью,
  • переключение режима управления между сетью и внешним управлением,
  • переключение источника команд,
  • сигнал деблокировки работы преобразователя,
  • блокировка работы внешнего пульта управления.
Рабочие функции
  • установка максимальной и минимальной частоты,
  • режим скачкообразного изменения частоты,
  • выбор внешнего теплового входа,
  • автоматический перезапуск после кратковременного исчезновения питания,
  • предотвращение вращения в прямом / обратном направлении,
  • дистанционная настройка,
  • последовательное торжение,
  • вторая функция,
  • выбор скорости,
  • контактный останов,
  • контроль провисания,
  • предотвращение рекуперации,
  • компенсация скольжения,
  • выбор режима работы,
  • функция автономной автоматической настройки,
  • ПИД-регулирование,
  • работа во взаимодействии с ПК (RS-485).
Выходные сигналы Рабочее состояние

С помощью параметров 190 и 192 (присвоение функций выходным клеммам) можно выбрать из следующих:

  • преобразователь в работе,
  • максимальная частота достигнута,
  • предупреждение о перегрузке,
  • определение выходной частоты,
  • предварительная сигнализация рекуперативного тормоза,
  • предварительная сигнализация функции электронного термореле,
  • готовность преобразователя к работе,
  • определение выходного тока,
  • определение нулевого тока,
  • нижний предел ПИД-регулирования,
  • верхний предел ПИД-регулирования,
  • выход ПИД-регулирования при вращении вперед / вращении назад,
  • неисправность вентилятора,
  • предварительная сигнализация перегрева радиатора,
  • замедление при кратковременном исчезновении питания,
  • активировано ПИД-регулирование,
  • прерывание выхода ПИД,
  • перезапуск,
  • сигнализация о сроке службы,
  • контроль среднего тока,
  • дистанционный выход,
  • выход сигнализации,
  • выход неисправности,
  • выход неисправности 3,
  • сигнализация таймера техобслуживания
Аналоговые сигналы 0-10 В DC
Защита Защитные функции
  • превышение тока (во время разгона, замедления или при постоянной скорости)
  • перенапряжение (во время разгона, замедления или при постоянной скорости)
  • термозащита преобразователя
  • термозащита двигателя
  • перегрев радиатора
  • ошибка входной фазы
  • короткое замыкание на землю на выходе при запуске
  • разомкнутая фаза на выходе
  • срабатывание внешней термозащиты*7
  • неисправность в опциональном блоке
  • ошибка параметра
  • неисправность на внутренней плате
  • сбой соединения с пультом управления
  • количество повторных попыток*7
  • ошибка центрального процессора
  • неисправность тормозного транзистора
  • неисправность устройства ограничения пускового тока
  • ошибка коммуникации (преобразователь частоты)
  • неисправность аналогового входа
  • ошибка коммуникации через интерфейс USB
  • ошибка при управлении тормозом*7
Класс защиты IP 20
Прочее Охлаждение Естественное
Потеря мощности, Вт 40
Габаритные размеры, мм Ширина 140
Высота 150
Глубина 114
Вес, кг 1,9

*1 Указанная номинальная мощность двигателя соответствует максимально допустимой мощности при подключении 4-полюсного стандартного двигателя Mitsubishi.

*2Указанная выходная мощность относится к выходному напряжению 440 В.

*3 Значения в скобках действительны для температуры окружающего воздуха максимум 40 °С

*4 Процентная величина нагрузочной способности прибора характеризует отношение тока перегрузки к номинальному выходному току преобразователя частоты. Для повторного применения следует охлаждать преобразователь идвигатель до тех пор, пока их рабочая температура не опустится ниже значения, достигаемого при 100% нагрузке.

*5 Максимальное выходное напряжение не может превышать значение входного напряжения. Настройка выходного напряжения возможна по всему диапазону входного напряжения. Импульсное напряжение на выходе преобразователя остаётся неизменным приблизительно при √2 входного напряжения.

*6 Номинальная входная мощность зависит от значения импенданса на входе (включая кабель и входной дроссель).

*7 При заводской настройке преобразователя эти функции деактивированы.

Mitsubishi Electric информирует о выпуске нового преобразователя частоты серии FR-E700SC-EC со встроенной функцией защитного отключения по крутящему моменту (STO) (соответствует категории останова 0 по IEC 60204-1 и категории 3 по EN 954-1).

Преобразователь частоты FR-E700SC-EC будет выпускаться вместо стандартной модели FR-E700 с конца марта и иметь те же технические характеристики, обновленные включением функции безопасности. С моделью FR-E700SC-EC могут использоваться те же аксессуары, включая коммуникационные аксессуары, фильтры и т.д., что и для стандартной модели E700. Небольшое отличие заключается в увеличении глубины (6 мм) за счет замены винтовых клемм усовершенствованными безвинтовыми пружинными клеммными соединителями.

С встроенными защитными клеммными коробками модель FR-E700SC-EC обладает теми же функциями безопасности, что и модель FR-D700.
