Выход на рынок процессорного модуля управления сервосистемами

Основные преимущества контроллера управления перемещением QD

Характеристики Q172DCPU Q173DCPU
Максимальное число
управляемых сервоосей
До 8 До 32
Цикл операции SV13 0,44 мс / до 6 осей
0,88 мс / от 7 до 8
осей
0,44 мс / до 4 осей
0,88 мс / от 5 до 12 осей
1,77 мс / от 13 до 28 осей
3,55 мс / от 29 до 32 осей
Цикл операции SV22 0,44 мс / до 4 осей
0,88 мс / от 5 до 8
осей
0,44 мс / до 4 осей
0,88 мс / от 5 до 12 осей
1,77 мс / от 13 до 28 осей
3,55 мс / от 29 до 32 осей
Совместимый основной
процессорный модуль
Универсальная модель (серия QnUD(E)(H))
Основное базовое шасси Базовое шасси с высокоскоростной шиной
(Q38DB/Q312DB)

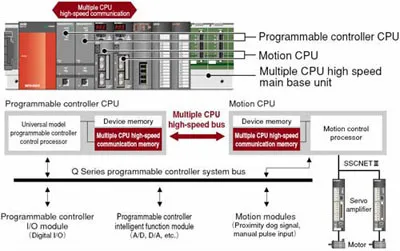

Высокоскоростная шина с поддержкой нескольких процессорных модулей
Функция высокоскоростной передачи данных между процессорными модулями предназначена для обмена данными между несколькими процессорными модулями, установленными в одном шасси с фиксированным временем цикла передачи данных. Время цикла составляет 0,88 мс, объем передаваемой информации - до 14 000 слов. Передача данных возможна и без увеличения времени программного цикла (скана) ЦП промышленного контроллера или прерывания основного цикла контроллера перемещения, поскольку передача данных и выполнение программы промышленного контроллера (ПЛК) и программы Motion SFC может осуществляться параллельно. Быстрая реакция нескольких процессорных модулей реализована посредством синхронизации цикла высокоскоростной передачи данных нескольких процессорных модулей с рабочим циклом процессорного модуля контроллера управления перемещением.

IQ

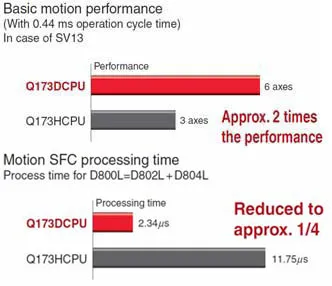

Ускорение работы контроллера управления движением
Время цикла сокращено за счет улучшения скоростных характеристик цикла управления осями и увеличения скорости обработки SFC.

IQ

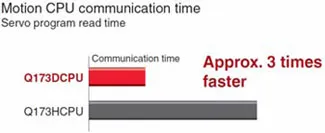

Значительное увеличение скорости связи с ПК для повышения эффективности наладки путем уменьшения времени записи/чтения программы на 1/3 по сравнению с предыдущей моделью.
